Con un disegno aperto, fare clic su
.
Nella tavolozza Rilevamento interferenze, fare clic su
per avviare l'analisi. Al termine dell'analisi, individuare nella barra multifunzione la scheda Modifica dinamica ed esaminare il gruppo Rilevamento interferenze.

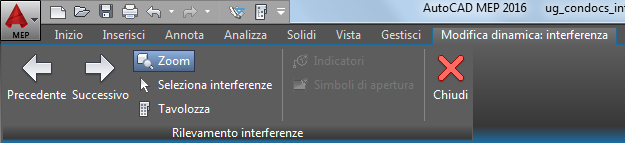

Gruppo Rilevamento interferenze
Di seguito è riportata una tabella con informazioni utili per visualizzare e risolvere le singole interferenze:
Per... | Procedere nel modo seguente... |
---|---|
Ordinare le voci visualizzate nella vista elenco della tavolozza Rilevamento interferenze | Fare clic sull'intestazione della colonna in base a cui si desidera eseguire l'ordinamento. |
Eseguire lo zoom su un'interferenza | nella tavolozza Rilevamento interferenze, selezionare un'interferenza. Nota: Per eseguire lo zoom su un'interferenza nel disegno selezionandola dalla tavolozza, fare clic su Attiva lo zoom per attivare lo zoom su modalità.
|
Spostarsi da un'interferenza all'altra nella vista elenco e nel disegno | Fare clic sui pulsanti Interferenza precedente e Interferenza successiva disponibili nel gruppo Rilevamento interferenze. |
Eseguire lo zoom automatico su una o più interferenze | Fare clic su Zoom nel gruppo Rilevamento interferenze per attivare o disattivare la modalità di zoom, quindi selezionare una o più interferenze all'interno del disegno. |
Selezionare ed evidenziare un oggetto interferenza nella vista elenco | Fare clic su Selezionare gli elementi massa interferenza da evidenziare nell'elenco interferenze, selezionare un'interferenza nel disegno e premere INVIO |
Rimuovere le interferenze dal disegno o dalla vista elenco | Selezionare una o più interferenze nel disegno, quindi premere CANC Nota: Se si seleziona e si elimina un'interferenza dal disegno, le interferenze non vengono eliminate automaticamente dalla vista elenco.
|
Nascondere la tavolozza Rilevamento interferenze per visualizzare una parte più grande del disegno Nota: Utilizzare i pulsanti Interferenza successiva e Interferenza precedente disponibili nel gruppo Rilevamento interferenze per spostarsi da un'interferenza ad un'altra.
|
Fare clic su Nascondi tavolozza |
Risolvere interferenze | Utilizzare strumenti o comandi per aggiungere o modificare oggetti MEP Nota: La risoluzione delle interferenze non le rimuove automaticamente dalla vista elenco e dal disegno. È necessario eseguire di nuovo l'analisi interferenze o rimuovere manualmente le interferenze. È necessario inoltre eseguire di nuovo l'analisi per visualizzare qualsiasi interferenza negativa che può essere stata causata dall'aggiunta di oggetti.
|
