Come filtrare oggetti

Per filtrare oggetti in base ai sistemi

1. Selezionare più oggetti.
2. Nel riquadro proprietà selezionare un sistema dall'elenco a discesa.

Per filtrare oggetti in base alle proprietà parte

1. Selezionare più oggetti mediante il comando Seleziona derivazioni connesse.

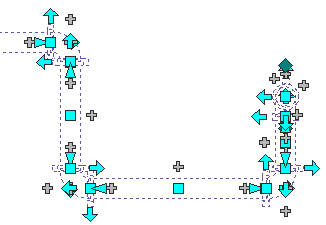

   Esempio: selezione di derivazioni connesse in un tratto di tubo

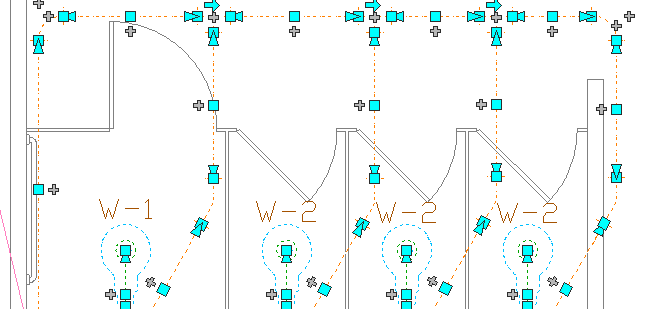

   Esempio: selezione di derivazioni connesse in un tratto di linea idraulica

2. Fare clic su (Selezione rapida) nell'angolo superiore destro del riquadro proprietà.
3. Nella finestra di dialogo Selezione rapida, specificare le proprietà del filtro per:
   • Tipo oggetto
   • Proprietà
   • Operatore
   • Valore

4. I seguenti esempi illustrano set di selezione filtrati in base al tipo di parte in cui sono selezionati solo i gomiti di ogni tratto.



   Tratto di tubo

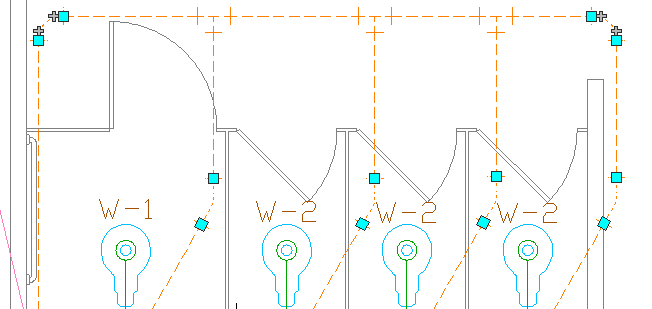

   Tratto di linea idraulica

5. Nella sezione Come applicare, selezionare Includi nel nuovo gruppo di selezione.
6. (Facoltativo) Per aggiungere i risultati della selezione rapida al set di selezione corrente, selezionare Aggiungi a gruppo di selezione corrente e fare clic su OK.
