Come specificare l'allineamento per l'inserimento di passerelle

Per default la passerella disegnata è allineata al centro orizzontalmente e verticalmente. Di conseguenza, le linee d'asse dei segmenti e dei raccordi vengono disposte lungo i punti specificati. È possibile modificare l'allineamento e specificare inoltre una distanza di offset. La modifica degli allineamenti risulta utile se si desidera disporre passerelle lungo la geometria del disegno.

  1. Nell'area di lavoro Impianti elettrici, fare clic su scheda Gestisci gruppo Preferenze Passerella .
  2. Nella finestra di dialogo Preferenze layout passerella della scheda Percorso, in Offset, specificare l'allineamento per l'inserimento di passerelle:
    Per... Procedere nel modo seguente...
    Allineare le linee d'asse delle passerelle lungo i punti specificati per il tratto In Giustificazione, selezionare Centro per Orizzontale e per Verticale. Immettere 0 per Offset A e per Offset B.
    Allineare uno o due lati delle passerelle lungo i punti specificati per il tratto In Giustificazione, selezionare Sinistra o Destra per Orizzontale e/o Alto o Basso per Verticale.
    Posizionare le passerelle con un offset rispetto ai punti specificati per il tratto Immettere una distanza per Offset A e/o per Offset B.

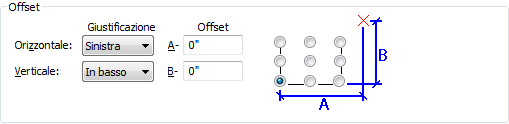

    L'immagine di anteprima visualizzata sulla destra contiene un esempio delle selezioni correnti.
