Informazioni sulla configurazione delle impostazioni di visualizzazione durante il design

Nella scheda Design del riquadro Proprietà è possibile gestire le proprietà grafiche degli oggetti di un disegno qualsiasi di AutoCAD MEP.

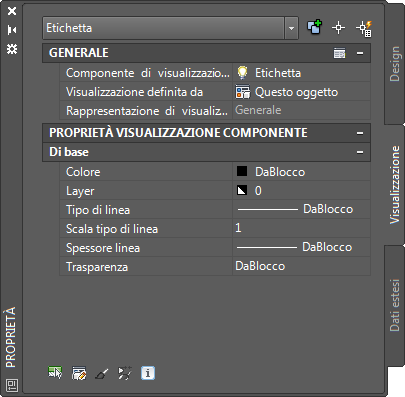

Proprietà di visualizzazione del canale aria nella scheda Visualizzazione

Nella scheda Visualizzazione del riquadro proprietà fare clic su (Seleziona componente), quindi fare clic su un oggetto nell'area di disegno per modificare le proprietà di visualizzazione.

Proprietà di visualizzazione generali

• Componente di visualizzazione: consente di modificare le impostazioni dei singoli componenti di visualizzazione di un oggetto, quali contorni e linee d'asse.
  Nota: Vengono elencate soltanto le proprietà di visualizzazione del componente attivo dell'oggetto selezionato.
• Visualizzazione definita da: consente di scegliere una delle opzioni disponibili:
  • Oggetto: consente di applicare le modifiche a tutti gli oggetti con il sistema specificato (ad esempio Definizione sistema di canali aria: Fornitura - Bassa pressione) per cui non è attiva alcuna sostituzione oggetto (sostituzione sistema). Questa opzione ha la precedenza sulle impostazioni di default e di stile del disegno.
  • Stile: consente di applicare le modifiche a tutti gli oggetti con lo stile specificato (ad esempio Stile canale aria: 300 mm - Diametro - Canale aria circolare) per cui non è attiva alcuna sostituzione oggetto (sostituzione stile). Questa opzione ha la precedenza sulle impostazioni di default del disegno.
  • Definizione sistema: consente di aggiungere una sostituzione della definizione di sistema all'oggetto selezionato.
  • Dominio disegno di default: consente di applicare le modifiche a tutti gli oggetti di un dominio.
  Attenzione: Vedere Gerarchia del controllo della visualizzazione.
• Rappresentazione di visualizzazione: consente di visualizzare la rappresentazione di visualizzazione corrente, ad esempio Piano.

Proprietà di visualizzazione dei componenti

• L'opzione Base consente di impostare le proprietà relative a colore, layer, tipo di linea, scala del tipo di linea e spessore dell'oggetto selezionato.

Fare clic su nella barra del titolo Generale per aprire il foglio di lavoro Applica proprietà componente di visualizzazione ad altre rappresentazioni di visualizzazione. In tal modo, il livello specificato per l'opzione Visualizzazione definita da verrà utilizzato anche per le altre rappresentazioni di visualizzazione.

Suggerimento: Il pulsante viene visualizzato solo se è selezionato un componente di visualizzazione. Nel foglio di lavoro corrispondente verranno visualizzate solo le rappresentazioni di visualizzazione applicabili al componente selezionato.

Le modifiche apportate nella scheda Visualizzazione sono immediatamente visibili nella rappresentazione di visualizzazione del disegno corrente. È possibile applicare le modifiche anche ad altre rappresentazioni di visualizzazione. Ad esempio, è possibile specificare se la modifica apportata ad una proprietà di visualizzazione deve essere applicata al componente selezionato per tutti gli oggetti dello stesso tipo, tutti gli oggetti dello stesso stile o solo per l'oggetto selezionato.
