AMDEADJOINT (comando)

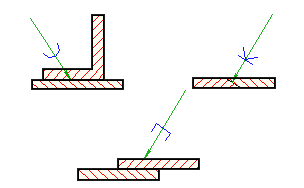

Crea un simbolo di giunto inamovibile.

Trova

Riepilogo

È possibile utilizzare questo simbolo per specificare i requisiti per le giunzioni dei giunti inamovibili create tramite brasatura dolce, incollatura, cucitura e cucitura con punti metallici. Questo simbolo è disponibile solo con lo standard GOST.

Elenco dei messaggi di richiesta

Vengono visualizzati i messaggi di richiesta seguenti:

Selezionare l'oggetto da associare
Consente di associare il simbolo ad un oggetto. Per posizionare il simbolo senza eseguire alcuna associazione, fare clic nel punto in cui si desidera inserire la punta della freccia della direttrice. Per posizionare il simbolo senza una direttrice, fare clic nella posizione desiderata per il simbolo.
Libreria
Specifica che il testo del simbolo deve essere recuperato dalla libreria dei simboli.
  • Specifica il nome del simbolo preconfigurato da recuperare dalla libreria di simboli.
  • ?: elenca i nomi dei simboli preconfigurati che è possibile selezionare.
Punto iniziale
Specifica la posizione della freccia della direttrice. Se si associa il simbolo ad un arco, cerchio, ellisse o spline, AutoCAD Mechanical determina automaticamente il punto iniziale e non visualizza questo messaggio di richiesta.
Punto seguente
Specifica la posizione di inserimento del simbolo. La finestra di dialogo Giunto inamovibile viene visualizzata non appena si seleziona una posizione.
Nota:
  • Se si associa il simbolo ad un arco, cerchio, ellisse o spline AutoCAD Mechanical fa si che la direttrice sia perpendicolare all'oggetto associato. Per ignorare questa restrizione, premere il pulsante Attiva/disattiva modalità Ortogonale direttrice simbolo (per default MAIUSC + F) mentre si trascina il cursore.
  • Se si associa il simbolo ad una linea, AutoCAD Mechanical non impone questa restrizione. Per rendere il segmento di direttrice perpendicolare alla linea ad esso associata, spostare il cursore in modo che la direttrice sia quasi perpendicolare, quindi tracciare lungo la traiettoria di allineamento che viene visualizzata.
