I segmenti in eccesso della linea d'asse variano da una norma di disegno all'altra.
Inoltre, per alcune dimensioni di fori è necessario che i segmenti in eccesso siano proporzionali ai diametri degli stessi. Di conseguenza, quando si disegnano delle linee d'asse nell'Editor contenuti, è necessario configurare i segmenti in eccesso in modo che, al momento dell'inserimento, AutoCAD Mechanical sia in grado di controllare dinamicamente la loro lunghezza.

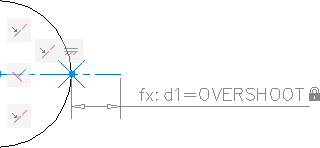

Per consentire a AutoCAD Mechanical di controllare la lunghezza di un segmento in eccesso, è necessario vincolare in modo dimensionale il segmento in eccesso con una variabile denominata OVERSHOOT. Al momento dell'inserimento, AutoCAD Mechanical assegna in modo dinamico i valori alla variabile OVERSHOOT. Il flusso di lavoro descritto di seguito illustra come viene vincolata l'asola nella figura.
| Attività | Commenti | |
| 1. | Creare un Parametro utente denominato OVERSHOOT nella Gestione parametri | È possibile utilizzare questa variabile per vincolare il segmento in eccesso in un secondo momento. |
| 2. | Utilizzare il comando PUNTO per inserire un punto in corrispondenza dell'intersezione tra il cerchio e la linea d'asse. | È possibile utilizzare questo punto per attivare lo snap ad oggetto e posizionare i vincoli dimensionali con precisione. |
| 3. | Vincolare in modo geometrico la geometria, compreso il punto | L'applicazione di vincoli consente di fissare i punti ed estendere il segmento in eccesso verso l'esterno. |
| 4. | Applicare i vincoli dimensionali al segmento in eccesso e assegnarlo alla variabile OVERSHOOT | Quando viene inserita nell'area di disegno, in AutoCAD Mechanical vengono assegnati dei valori alla variabile OVERSHOOT in base allo standard e al diametro del foro. |
