Informazioni sulla definizione della sopraelevazione ferroviaria per un componente sezione tipo

È possibile definire in che modo l'effetto sopraelevazione ferroviaria verrà visualizzato nel pannello di anteprima per un componente sezione tipo ferroviario definendo i parametri di sopraelevazione ferroviaria nella scheda Cant. Quando si definiscono i parametri LeftRail e RightRail, Subassembly Composer considera il componente sezione tipo come una sezione tipo ferroviaria, a cui verranno applicati i valori di sopraelevazione ferroviaria. Dopo aver selezionato la casella di controllo ApplyAOR nel pannello Properties per i collegamenti ai quali si desidera applicare la sopraelevazione ferroviaria, è possibile vedere l'effetto di sopraelevazione ferroviaria nel pannello Preview in modalità sezione stradale.

Nota: La casella di controllo ApplyAOR influisce sul modo in cui viene visualizzata l'anteprima del componente sezione tipo in Subassembly Composer e sul suo comportamento quando viene utilizzato in Autodesk Subassembly Composer.

Nota: I parametri nella scheda Cant vengono utilizzati solo per visualizzare un'anteprima dell'effetto sopraelevazione ferroviaria nel Subassembly Composer. Tuttavia, per consentire una maggiore flessibilità nella definizione della geometria, è possibile definire alcuni parametri nella scheda Input/Output Parameters, ad esempio la larghezza scartamento (tipo doppio) a cui fa riferimento il componente sezione tipo stesso quando questo viene utilizzato in Autodesk Subassembly Composer.

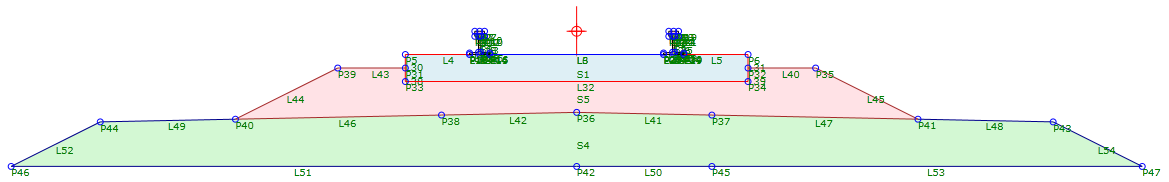

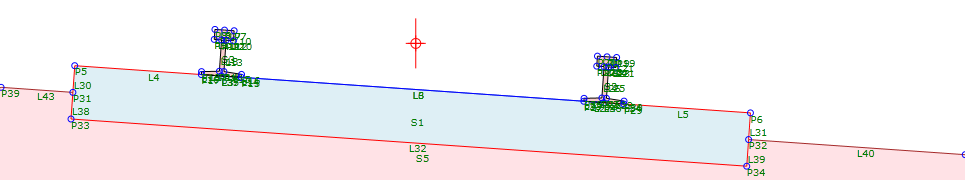

Per garantire un calcolo corretto della sopraelevazione ferroviaria, quando il componente sezione tipo viene utilizzato in Autodesk Subassembly Composer e viene creata un'anteprima corretta in Subassembly Composer, verificare che l'origine (indicata da ) visualizzata nel pannello Preview corrisponda al punto centrale tra il punto superiore del binario sinistro e il punto superiore del binario destro, come mostrato nella seguente illustrazione:

È possibile importare un componente sezione tipo ferroviario di Autodesk Subassembly Composer per vedere l'effetto della sopraelevazione ferroviaria nella vista sezioni del modellatore. Per garantire un calcolo corretto della sopraelevazione ferroviaria, verificare che il valore della larghezza del binario nelle proprietà del tracciato ferroviario corrisponda alla larghezza del binario del componente sezione tipo ferroviario.

Esempio

Per vedere un esempio di definizione della sopraelevazione ferroviaria, aprire il seguente file PKT di esempio:

Rail_Cant_Example.pkt

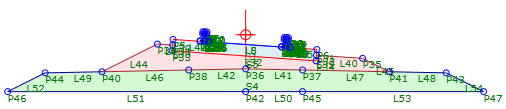

In questo esempio è illustrato un componente sezione tipo ferroviario.

• ApplyAOR viene specificato per tutti i collegamenti che costituiscono la porzione del componente sezione tipo mostrata di seguito, compresi tutti i collegamenti presenti nei binari destro e sinistro.
•
• Un parametro GaugeWidth è stato specificato nella scheda Input/Output Parameters.
• I valori da visualizzare nel pannello Preview vengono specificati nella scheda Cant.
