Fillet Arc
È possibile aggiungere un raccordo in corrispondenza dell'intersezione di due collegamenti.
Proprietà
Specificare i parametri seguenti nel gruppo Properties.
| Collegamento | |
| Link Number | Consente di specificare il numero del collegamento. Il valore di Link Number generato automaticamente è modificabile. |
| Link Codes | Indica i codici assegnati al collegamento. |
| Geometry Properties | |
| First Link | Consente di specificare il collegamento in ingresso a cui applicare il raccordo. |
| Second Link | Consente di specificare il collegamento in uscita a cui applicare il raccordo. |
| Tessellation | Consente di specificare il numero di segmenti di linea utilizzati per rappresentare la curva. Nota: Il valore deve essere compreso tra 2 e 100.
Fare clic su [...] per aprire Expression Editor, in cui è possibile immettere o calcolare un valore. |
| Round By | Consente di specificare il parametro in base a cui definire il raccordo:
|
| Round Parameter | Valore da applicare al parametro Round By. |
| Punti | |
| Start Point Name | Consente di specificare il nome del punto iniziale. Il valore generato automaticamente è modificabile. |
| Start Point Code | Consente di specificare i codici assegnati al punto iniziale. |
| End Point Name | Consente di specificare il nome del punto finale. Il valore generato automaticamente è modificabile. |
| End Point Code | Consente di specificare i codici assegnati al punto finale. |
| Varie | |
| Comment | Indica le note relative al collegamento. I commenti possono essere visualizzati nel gruppo Preview. |
Esempio
Per vedere un esempio dell'utilizzo di questo elemento di geometria, aprire il seguente file PKT di esempio:
Fillet Arc Example.pkt
Il file PKT di esempio contiene un esempio di collegamento Fillet Arc. Per esaminare i parametri, selezionare il collegamento Fillet Arc nel diagramma di flusso, quindi visualizzare il pannello Properties.

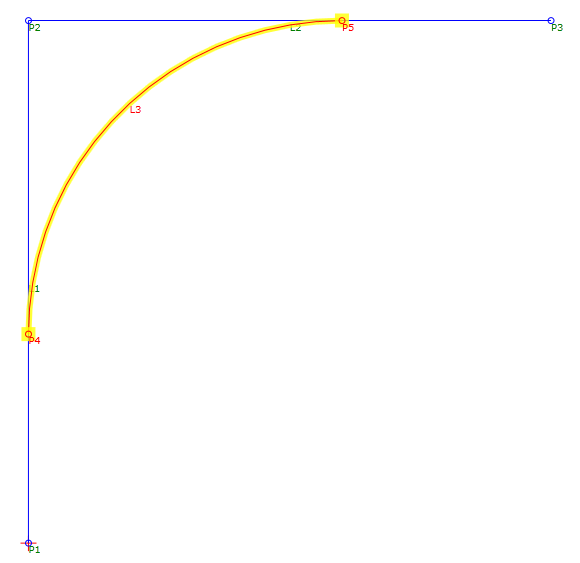

Nell'esempio, L3 forma un raccordo tra L1 ed L2. L3 è definito in base ad un valore di raggio pari a 3 e presenta un valore di tessellazione pari a 20. Se si modifica uno dei collegamenti, L3 mantiene invariati i parametri di definizione, nonché la tangenza ad L1 ed L2.
