Define Variable
È possibile specificare un valore o un calcolo per un parametro, quindi riutilizzarlo per la variabile nei calcoli successivi.
Proprietà
Specificare i parametri seguenti nel gruppo Properties.
| Variabile | |
| Name | Consente di specificare un nome per la variabile. |
| Variable Type | Consente di specificare il tipo di variabile:
|
| Default | Consente di specificare il valore da applicare quando un elemento di geometria fa riferimento alla variabile. Fare clic su [...] per aprire Expression Editor, in cui è possibile immettere o calcolare un valore. |
| Varie | |
| Comment | Indica le note relative alla variabile. I commenti possono essere visualizzati nel gruppo Preview. |
Esempio
Per vedere un esempio dell'utilizzo di questo elemento di geometria, aprire il seguente file PKT di esempio:
Define Variable Example.pkt

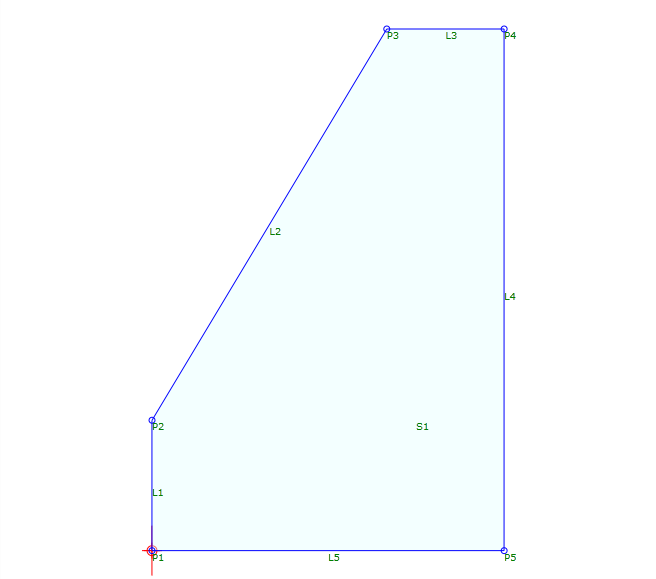

In questo esempio è illustrato un cordolo semplice.
- La variabile Height è impostata su 5.
- La variabile Width è impostata su 3.
- P2 viene disegnato da P1 ad un valore Delta Y di Height diviso per 3.
- P3 viene disegnato da P2 ad un valore Delta X di Width e ad un valore Delta Y di Height.
- P4 viene disegnato da P3 ad un valore Delta X di Width diviso per 2.
- P5 viene disegnato da P4 ad un valore Delta Y di Height negativo, più il valore Y negativo di P2.
- La forma viene chiusa con L5 e viene aggiunta una forma.
Nota: Per verificare la condizione, nell'esempio, cambiare l'impostazione di Preview Value della superficie obiettivo.
