In questo esercizio viene creata la geometria di una corsia di svolta diretta, che consente ai veicoli di non utilizzare la rotatoria e di svoltare da una strada di accesso ad un'altra.
Selezionare le corsie di ingresso e di uscita
- Aprire Roundabout-Slip Lane-Add.dwg, che si trova nella cartella delle Carte di esercitazione.
- Fare clic sulla scheda

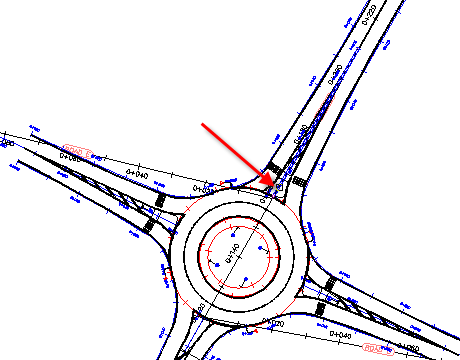

Trova - Per la corsia di ingresso, fare clic sul tracciato Canalizzazione_SN (1).

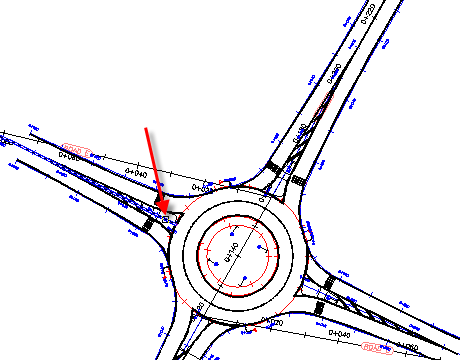

- Per la corsia di uscita, fare clic sul tracciato Canalizzazione_EW.
Specificare i parametri della corsia di svolta diretta
- Sotto Parametri della corsia di svolta diretta nella finestra di dialogo Disegna corsia di svolta diretta, specificare i seguenti parametri:
- Lunghezza linea di segmentazione: 1
- Lunghezza della corsia di decelerazione: 20
- Lunghezza della corsia di accelerazione: 10
- Larghezza corsia: 4
- Raggio: 50
- Lunghezza rastremazione: 20
- In Disegna segnaletica orizzontale, specificare i seguenti parametri:
- Bordo esterno: Selezionato; Continuo
- Linea di transizione di decelerazione: Deselezionato
- Linea di transizione di accelerazione: Deselezionato
- Specificare le proprietà di tracciato:
- Stile tracciato: Rotatoria - Corsia di svolta diretta
- Layer tracciato: 0
- Serie di etichette tracciato: Rotatoria - Corsia di svolta diretta
- Prefisso nome tracciato: SlipLane
- Fare clic su OK.

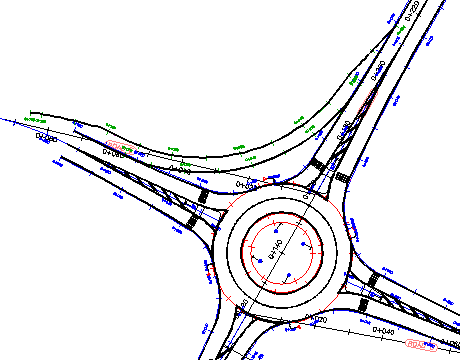

La corsia di svolta diretta viene visualizzata nella Carta.
Per procedere con questa esercitazione, passare all'Esercizio 4: Modifica di componenti della rotatoria.
