Gli asset segnaposto consentono di posizionare blocchi semplici nei layout concettuali in fase iniziale, per rappresentare gli asset che non sono stati completati. I parametri degli asset si limitano a lunghezza, larghezza, altezza e raggio. Come con altri asset, è possibile aggiungere le definizioni degli indicatori per agevolare l'identificazione.
Parallelepipedi, cilindri, sfere e emisferi solidi e trasparenti vengono installati con Factory Design Suite e vengono memorizzati nella cartella degli asset di sistema Segnaposto.
- Fare clic su Tavolozze nella barra multifunzione di Factory.

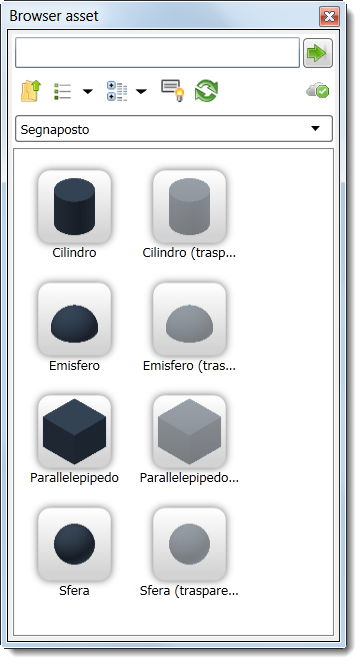

- Selezionare Browser asset.
- Individuare e aprire la cartella Segnaposto nella cartella Asset di sistema.
- Selezionare una forma per il segnaposto (solido o trasparente) e trascinarlo nel layout. Come con altri asset, è possibile esplorare, visualizzare in anteprima, copiare o aggiungere l'asset segnaposto alla cartella Preferiti.
Posizionando il cursore sopra il segnaposto per visualizzare il relativo descrittore, viene visualizzata la designazione del segnaposto nelle quote applicabili per lunghezza, larghezza, altezza e raggio. Per modificare tali quote, aprire il browser Proprietà della fabbrica e fare clic sull'asset. Nel browser è inoltre possibile aggiungere informazioni sugli indicatori degli asset e gli indicatori estesi.
Una volta completati gli asset, utilizzare la funzione Sostituisci per sostituire i segnaposto con gli asset finali.
