Sincronizzazione di Inventor

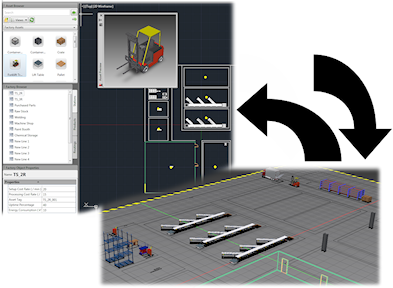

Per creare un layout 3D di Inventor Factory da un disegno 2D di AutoCAD, attenersi alla seguente procedura:
- Creare un nuovo disegno oppure aprirne uno esistente in AutoCAD Factory. (Sono supportati AutoCAD Architecture e AutoCAD Mechanical.)
- Fare clic su scheda Factory > gruppo Suite Workflows > Sincronizza Inventor
. Si verifica quanto segue:
- Viene avviato Inventor e viene creato un layout 3D del disegno 2D corrente. Gli asset 2D e quelli concatenabili da AutoCAD vengono automaticamente compilati con gli equivalenti 3D nel nuovo layout.
- In Inventor, viene creata una sovrapposizione DWG 2D posizionata sul pavimento della fabbrica.
- Nel browser di Inventor, il nodo della sovrapposizione DWG viene visualizzato con lo stesso nome del disegno 2D originale ed è rappresentato con questa icona
indicante il collegamento tra il disegno 2D e il layout di Inventor appena creato. - Vengono visualizzati eventuali dati della nuvola di punti associati al file di AutoCAD.
Sincronizza Navisworks
Per creare un layout di Navisworks Factory da un disegno 2D di AutoCAD, attenersi alla seguente procedura:
- Creare un nuovo disegno oppure aprirne uno esistente in AutoCAD Factory. (Sono supportati AutoCAD Architecture e AutoCAD Mechanical.)
- Fare clic sulla scheda Factory > gruppo Suite Workflows > Sincronizza Navisworks
. Viene avviato Navisworks e viene creato un layout 3D del disegno 2D corrente. Gli asset 2D e quelli concatenabili da AutoCAD vengono automaticamente compilati con gli equivalenti 3D (se esistenti) nel nuovo layout.
Creazione da Inventor
Per creare un disegno 2D di AutoCAD da un layout 3D di Inventor Factory esistente attenersi alla seguente procedura.
- Fare clic su scheda Factory > gruppo Suite Workflows > Crea da Inventor
. - Viene visualizzata la finestra di dialogo Crea da Inventor. Individuare e selezionare il layout di Inventor Factory (.iam) che si desidera utilizzare. Si verifica quanto segue:
- Viene creato il nuovo disegno di AutoCAD. Qualsiasi asset 3D da Inventor viene compilato automaticamente con gli equivalenti 2D.
- In Inventor, viene creata una sovrapposizione DWG 2D posizionata sul pavimento della fabbrica.
- Nel browser di Inventor, il nodo della sovrapposizione DWG viene visualizzato con lo stesso nome del layout 3D di Factory originale ed è rappresentato con questa icona indicante il collegamento tra il layout 3D di Factory e il disegno di AutoCAD appena creato.
Aggiornamento da Inventor
Se sono state apportate revisioni al layout di fabbrica 3D originale, attenersi alla seguente procedura per aggiornare un disegno di AutoCAD.
- Fare clic su scheda Factory > gruppo Suite Workflows > Aggiorna da Inventor
. - Al termine dell'aggiornamento, nel disegno 2D vengono applicate le revisioni del layout di fabbrica 3D originale.
- Nel browser di Inventor, il nodo della sovrapposizione DWG viene visualizzato con questa icona a indicare che il collegamento tra il layout di fabbrica 3D e il disegno 2D di AutoCAD aggiornato viene nuovamente sincronizzato.

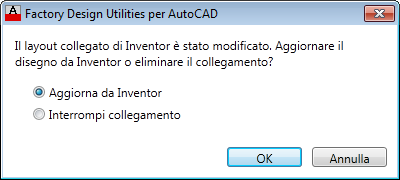

Quando si apre un disegno 2D di AutoCAD collegato a un layout di Inventor Factory che è stato revisionato, viene visualizzata la seguente finestra di dialogo. Fare clic su OK per aggiornare il disegno con le modifiche del layout 3D.
Interruzione del collegamento con Inventor
Per interrompere il collegamento tra un disegno 2D di AutoCAD e un layout 3D di Inventor, attenersi alla seguente procedura.
- Fare clic su scheda Factory > gruppo Suite Workflows > Interrompi collegamento con Inventor
. - In Inventor, l'icona del browser per il nodo del disegno riprende il normale aspetto
a indicare che il collegamento è stato interrotto correttamente.
Conseguenze nel caso in cui un layout 2D contenga XRIF
Qualsiasi XRIF (riferimento esterno) associato a un layout 2D viene automaticamente convertito in un layout secondario (sottoassieme) al momento della sincronizzazione con Inventor Factory. Se l'XRIF contiene asset 2D, questi vengono sostituiti con gli equivalenti 3D in Inventor.
