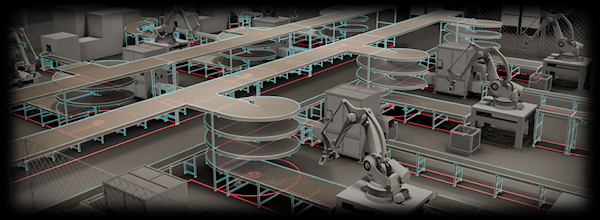

AutoCAD Factory Design Utilities fornisce gli strumenti di progettazione e un ambiente ottimizzato per il layout del pavimento della fabbrica. Queste utilità consentono inoltre di aprire layout di strutture DWG esistenti e aggiungervi ulteriori informazioni. I disegni della fabbrica possono quindi essere utilizzati per comporre un layout 3D in Inventor Factory.
Layout di fabbrica 2D
Una layout di fabbrica 2D è un modello DWG di una fabbrica, di un magazzino o di un ambiente di ufficio. Le dimensioni e la complessità possono variare da una cella di lavoro a un'intera fabbrica. Il layout può contenere elementi di costruzione come muri, colonne e infrastrutture. È possibile disporre singoli pezzi di attrezzature e creare percorsi di distribuzione per ciascun prodotto.
AutoCAD Factory Design Utilities consente di aggiungere ulteriori informazioni al layout di fabbrica. Tali informazioni possono essere aggiunte a un layout di una struttura esistente o a un nuovo file. I dati aggiuntivi forniscono le informazioni necessarie per l'analisi dei layout, la generazione dei rapporti e il riempimento automatico del layout di fabbrica con asset 3D in Inventor Factory.
Un flusso di lavoro tipico prevede le seguenti operazioni:
- Creare un layout semplificato (ad esempio forme rettangolari) e assegnare le informazioni relative alle stazioni.
- Creare i prodotti che verranno realizzati utilizzando le stazioni definite.
- Creare percorsi del prodotto attraverso le stazioni.
- Salvare come layout di fabbrica DWG 2D.
- Importare in Navisworks Factory utilizzando il comando Sincronizza Navisworks oppure in Inventor Factory con i comandi Sincronizza Inventor o Nuovo layout da DWG e compilare con gli asset 3D. Se nel layout DWG sono presenti asset 2D e concatenabili, all'apertura in Inventor vengono automaticamente sostituiti con gli asset 3D equivalenti.
Suite Workflows
AutoCAD Factory offre vari strumenti di Suite Workflows con cui è possibile creare un collegamento associativo tra un disegno AutoCAD 2D e un layout 3D in Inventor Factory e Navisworks Factory. Il collegamento, denominato Sincronizza layout, può essere stabilito tra Inventor o Navisworks e AutoCAD Architecture o AutoCAD Mechanical. È necessario tenere presente che il collegamento da AutoCAD Factory a Navisworks Factory è in una sola direzione. Tuttavia, il collegamento tra AutoCAD Factory e Inventor Factory è bidirezionale.
I comandi di Suite Workflows sono:
- Sincronizza Inventor: avvia Inventor e consente di creare un layout 3D di fabbrica da un disegno 2D aperto.
- Crea da Inventor: consente di creare un disegno 2D di AutoCAD da un layout 3D di fabbrica esistente.
- Aggiorna da Inventor: qualsiasi modifica apportata in un layout di Inventor Factory viene applicata al disegno 2D di AutoCAD.
- Interrompi collegamento con Inventor: interrompe il collegamento associativo tra AutoCAD e i layout di Inventor.
- Sincronizza Navisworks: avvia Navisworks e crea un layout 3D di fabbrica da un disegno 2D aperto.
- Crea processo: apre Process Analysis 360, lo strumento di modellazione dei processi basati sul Web da cui è possibile eseguire simulazioni e ottimizzare le prestazioni.
