Definizione di aree da escludere

È possibile importare coperture e configurarle come aree da escludere o disegnare aree da escludere mediante il pannello Ottimizzazione modellatore (anteprima). Le aree da escludere vengono incluse come zone a costo elevato quando si genera un modellatore della strada ottimizzato.

Come disegnare un'area da escludere per Ottimizzazione modellatore

1. Fare clic su .

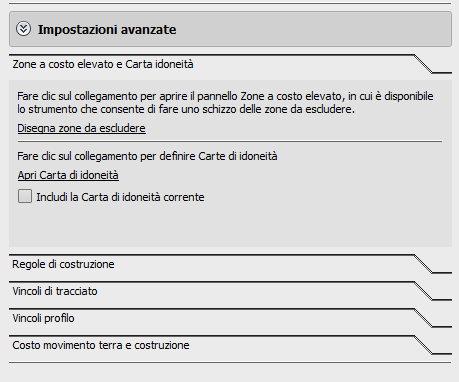

2. Nel pannello Ottimizzazione modellatore, fare clic su Impostazioni avanzate.
3. Fare clic su Zone a costo elevato e Carta idoneità.

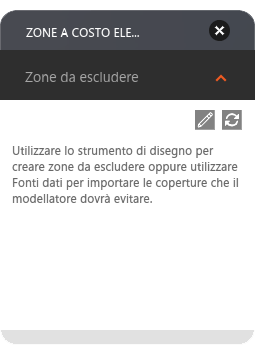

4. Fare clic su Disegna zone da escludere per visualizzare la scheda delle risorse Zone a costo elevato.

5. Fare clic su nella scheda delle risorse delle zone a costo elevato per disegnare un'area poligonale da escludere. Fare doppio clic per terminare.

Come importare un'area da escludere per Ottimizzazione modellatore

1. Abilitare il servizio di anteprima Ottimizzazione modellatore dalla pagina iniziale di InfraWorks.
2. Aprire il modello o la proposta desiderata.
3. Importare un'area poligonale che rappresenta l'area da escludere.
   I poligoni dell'area da escludere possono essere importati da file Autodesk AutoCAD Civil 3D DWG, IMX, CityGML, LandXML, SDF, SHP o SQlite. È inoltre possibile importare poligoni tramite una connessione al database FDO. Vedere Importazione di dati.

   Nota: Il processo di ottimizzazione riconosce solo i poligoni importati o le aree disegnate mediante lo strumento di disegno delle aree di esclusione. Per definire un'area da escludere che è già stata disegnata nel modello di InfraWorks 360, esportare tale copertura in un file IMX e quindi reimportarla nel modello.
4. Fare clic con il pulsante destro del mouse sulla fonte dati appena aggiunta nel pannello Fonti dati e scegliere Configura.
5. Impostare il campo Tipo su Aree di copertura.
6. Nella scheda Costo, selezionare Includi impatto ambientale e costi associati per l'ottimizzazione del modellatore. Impostare il Tipo di esclusione su Esclusione.
7. Fare clic su Chiudi e aggiorna per applicare le impostazioni al modello.
8. Fare clic su .
9. Fare clic su Impostazioni avanzate nel pannello Ottimizzazione modellatore.
10. Fare clic su Zone a costo elevato e Carta idoneità.

    L'area di copertura è ora elencata come area di esclusione.

Nota: Per ulteriori informazioni sulla definizione delle Carte idoneità, vedere Carte di idoneità (video).
