Sformo faccia

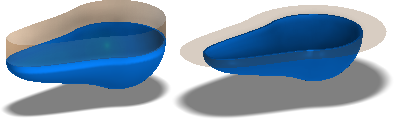

I miglioramenti relativi a Sformo faccia consentono di controllare quale parte dello spessore del modello viene mantenuta.
Superficie rigata

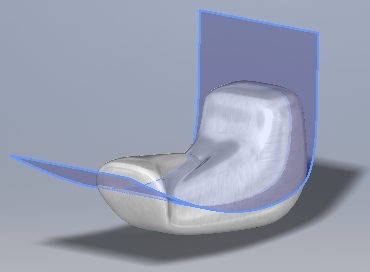

Il comando Superficie rigata viene aggiunto per creare superfici perpendicolari, tangenti o di sweep. Le superfici rigate vengono utilizzate per creare tasche, dividere un corpo complesso dopo lo svuotamento o per creare una superficie di partizione per il progetto di stampo.
Curva della sagoma

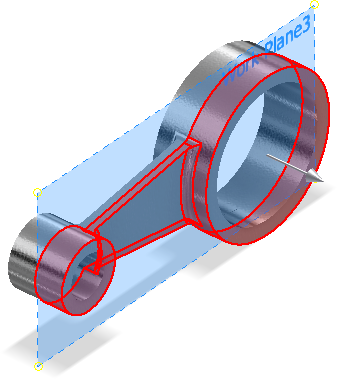

Nuove opzioni di esclusione sono state aggiunte al comando Curva della sagoma per fornire un maggiore controllo sulla generazione della curva.
Linea di partizione
Le superfici possono essere utilizzate per generare una divisione della linea di partizione.
Sostituisci faccia

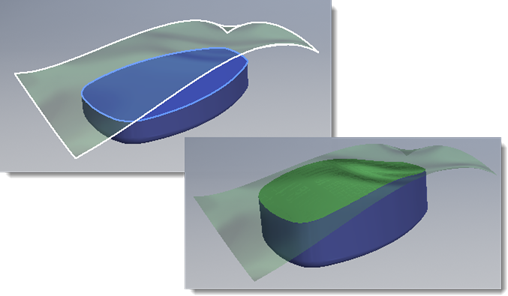

Sostituisci faccia supporta sia le facce di superficie sia quelle solide come facce di sostituzione.

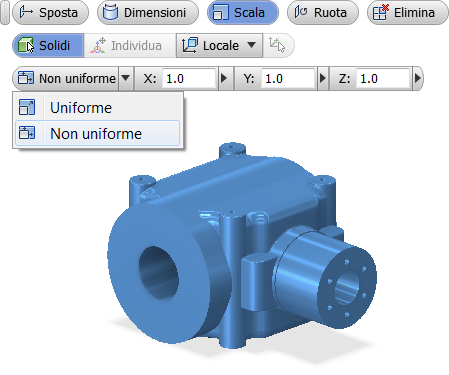

Modifica diretta
Progettazione generale
- I comandi Specchia e Serie rettangolare ora supportano la selezione di più corpi solidi. Utilizzare queste nuove opzioni per creare nuovi corpi o per unire i corpi.
- Il comando Misura ora consente di misurare un angolo rispetto al punto medio di qualsiasi segmento. Questa opzione si attiva posizionando il cursore del mouse sopra il punto medio di un segmento finché non viene visualizzato un punto giallo.

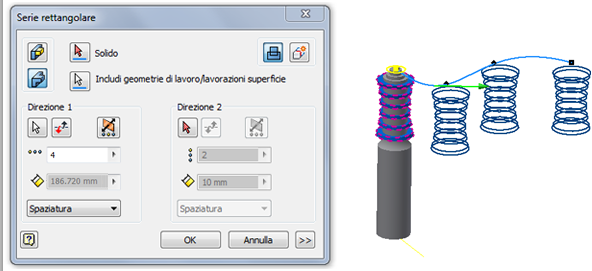

- Ora è possibile utilizzare il comando Serie rettangolare per creare serie di corpi solidi non lineari.
Miglioramenti a Superficie di contorno
Il comando Superficie di contorno non richiede più gli spigoli di input in modo da formare una linea chiusa per visualizzare in anteprima e creare una superficie delimitata.
Il comando Superficie di contorno ora tenta di creare una superficie delimitata ogni volta che è possibile. Se gli spigoli di input non formano una linea chiusa, viene creata una superficie delimitata sufficientemente ampia da includere tutti gli spigoli di input. Non è più necessario che il contorno della superficie delimitata della linea aperta corrisponda agli spigoli di input.
L'interfaccia utente non è stata modificata. È comunque possibile specificare vincoli di continuità (G1/G2) e valori di scala della tangente per ogni spigolo di input. I pulsanti OK e Applica vengono abilitati quando è possibile creare una superficie delimitata a partire dagli spigoli di input. Non è necessario specificare se viene creata una superficie delimitata di una linea aperta o chiusa. Il comando Superficie di contorno determina automaticamente gli elementi da creare.

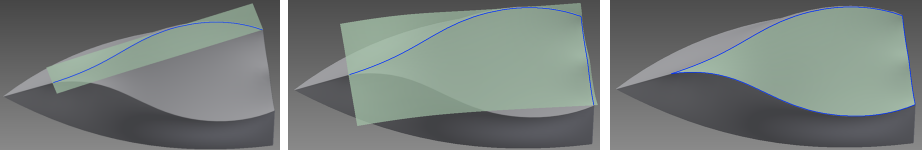

Se l'anteprima della lavorazione è abilitata, l'anteprima viene aggiornata ogni volta che si seleziona o deseleziona uno spigolo come illustrato nelle seguenti immagini da sinistra a destra: 1) viene selezionato uno spigolo, 2) viene aggiunto un secondo spigolo, 3) viene aggiunto un terzo spigolo e si forma una linea chiusa.
