Non disponibile per Inventor LT

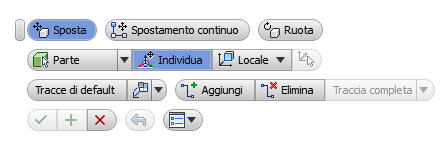

Barra degli strumenti mini Aggiusta posizione componenti
Il comando Aggiustamento di posizione è stato riprogettato per l'utilizzo di strumenti di manipolazione diretta disposti nella barra degli strumenti mini Aggiusta posizione componenti.
La barra degli strumenti mini Aggiusta posizione componenti include molti nuovi comandi.
Manipolatore della triade
Il manipolatore della triade è stato reso più moderno e il suo aspetto è simile a quello dei comandi di modifica diretta di Inventor.
La triade può utilizzare il sistema di coordinate globali o il sistema di coordinate locale del componente associato. Quando si utilizza il sistema di coordinate locale, è possibile allineare la triade alla geometria del componente.
Sposta e spostamento continuo
- Sposta cancella il gruppo di selezione dei componenti quando si fa clic su Applica. È possibile creare una sequenza di aggiustamenti di posizione con diversi gruppi di selezione.
- Spostamento continuo mantiene il gruppo di selezione dei componenti dopo aver fatto clic su Applica. È possibile aggiungere più aggiustamenti di posizione per lo stesso gruppo di selezione oppure modificare leggermente la selezione originale durante la creazione di aggiustamenti di posizione.

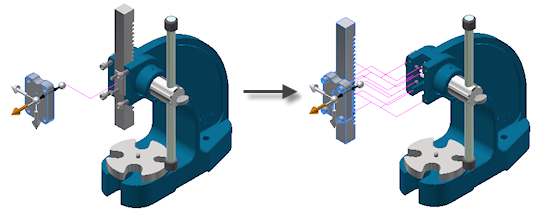

Gruppo di selezione modificabile di aggiustamenti di posizione
Quando si crea un aggiustamento di posizione, è possibile aggiungere o rimuovere in modo dinamico i componenti inclusi nel gruppo di selezione.
Quando si modifica un aggiustamento di posizione esistente, è possibile ridefinire l'insieme dei componenti che partecipando all'aggiustamento di posizione.

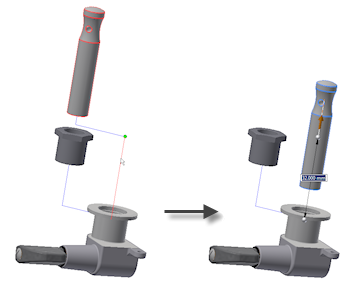

Modifica nell'area di disegno della distanza o dell'angolo aggiustamento di posizione
Quando si crea o si modifica un aggiustamento di posizione, una casella di modifica con il valore della distanza o dell'angolo viene allegata al manipolatore della triade. Quando si modifica il valore, l'aggiustamento di posizione viene aggiornato di conseguenza.
Anteprima dinamica dei componenti riposizionati
Quando si crea un aggiustamento di posizione, viene creata dinamicamente l'anteprima delle posizioni dei componenti e delle tracce.
Quando si modifica un aggiustamento di posizione, i componenti vengono disattivati in modo da poter visualizzare l'anteprima dell'aggiustamento di posizione modificato.

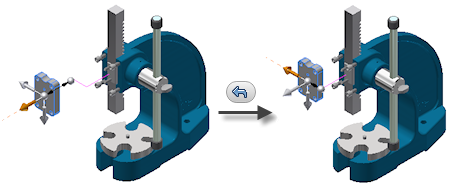

Pulsante Annulla nel comando Aggiusta posizione componenti
Quando si creano aggiustamenti di posizione, è possibile tornare indietro di un passo e annullare l'aggiustamento di posizione precedente mediante il pulsante Annulla. La cronologia degli aggiustamenti di posizione e il pulsante Annulla sono disponibili fino a quando non si fa clic su Applica nella barra degli strumenti mini Aggiusta posizione componenti.
Tracce di default
Nessuna annulla la creazione di tracce.
Tutti i componenti crea tracce per tutti i componenti selezionati.
Tutte le parti crea tracce per tutte le parti selezionate, ad eccezione dei sottoassiemi.
Singola crea una traccia singola per l'intero aggiustamento di posizione, indipendentemente dal numero di componenti spostati. La traccia inizia dalla posizione della triade.

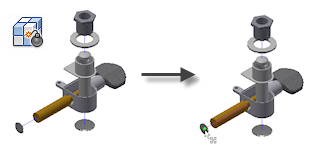

Modifica traccia migliorata
Utilizzare gli strumenti di modifica diretta sulla barra degli strumenti mini Aggiusta posizione componenti per aggiungere, modificare o eliminare manualmente le tracce o i segmenti traccia.
Tracce manuali
Se le tracce di default non soddisfano le esigenze specifiche, è possibile aggiungere tracce o segmenti traccia manualmente. Nella barra degli strumenti mini Aggiusta posizione componente, fare clic su
Aggiungi e selezionare Traccia completa o Segmenti traccia. Quindi, nella finestra grafica, fare clic su un punto sul componente riposizionato per aggiungere una traccia.
Anteprima dinamica nell'esplosione automatica
Quando si utilizza il comando Esplosione automatica, selezionare la casella Anteprima per visualizzare in anteprima in modo dinamico la vista esplosa del modello. L'anteprima si aggiorna ogni volta che si modificano le impostazioni nella finestra di dialogo Esplosione automatica.

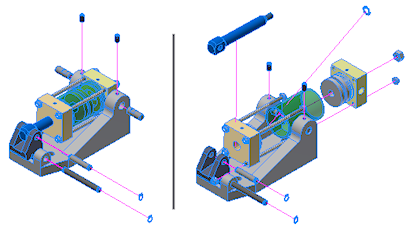

Livelli di esplosione automatica
- Un livello separa tutti i componenti selezionati scendendo di un livello nella gerarchia.
- Tutti i livelli separa tutti i componenti selezionati in tutti i livelli della gerarchia dei componenti.
Tracce per componenti esplosi automaticamente
- Nessuna annulla la creazione di tracce.
- Tutti i componenti per creare tracce per tutti i componenti inclusi in un'esplosione automatica.
- Tutte le parti per creare tracce solo per le parti esplose.
- Singola per creare una sola traccia per ogni aggiustamento di posizione creato mediante il comando di esplosione automatica.
Aggiustamenti di posizione creati mediante esplosione automatica
Quando si esplode automaticamente un modello, singoli aggiustamenti di posizione per i componenti esplosi vengono aggiunti alla vista di presentazione. Gli aggiustamenti di posizione possono essere modificati separatamente, pertanto è possibile regolare con precisione la posizione dei componenti nella vista esplosa del modello.
