Per creare i diversi tipi di punti di rete è possibile utilizzare il flusso di lavoro Creazione punto della rete.

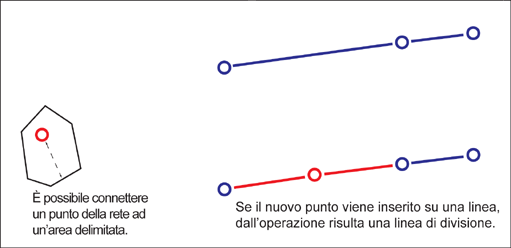

Il flusso di lavoro Creazione punto della rete consente di dividere le linee esistenti per salvaguardare la correttezza della topologia.
- In Esplora modelli di settore, fare clic sull'icona Esplora flusso di lavoro.
- Fare clic con il pulsante destro del mouse sul flusso di lavoro Creazione punto della rete. Fare clic su Esegui.
- Nell'elenco delle classi di entità geografiche, selezionare il tipo di entità geografica punto della rete da creare.
È anche possibile fare doppio clic su un tipo di punto per avviare la digitalizzazione con le opzioni correnti.
- Specificare un record di riferimento, se presente.
- In Manufatto, fare clic su una delle opzioni seguenti:
- Nessuno: consente di specificare che al punto non è associato alcun manufatto.
- Digitalizza: consente di creare un manufatto.
Se si crea un nuovo manufatto, specificarne il tipo di geometria.
- Collega a: consente di selezionare un manufatto esistente.
- Fare clic su OK.
- Attenersi alla procedura visualizzata per creare il nuovo punto.
- Premere ESC per completare il flusso di lavoro.
Al termine della creazione della geometria, il modulo della classe di entità geografiche verrà visualizzato per consentire l'aggiunta dei dati di attributo.
Se si posiziona un punto di rete su un'entità geografica linea, ad esempio un tubo, viene richiesto di creare una divisione ponderata o forzata. Per ulteriori informazioni, vedere Divisione di linee.
