Quando si elaborano entità geografiche punto e linea di un modello di settore Enterprise , è necessario tenere presente la differenza tra un vertice e un punto.
- Vertice: componente dell'entità linea, le cui coordinate sono memorizzate con l'entità stessa.
- Punto: entità geografica, normalmente indipendente dalle linee. Ogni linea ha un vertice al punto iniziale ma non necessariamente entità geografiche punto.
Le seguenti funzioni tengono in considerazione il rapporto tra le entità geografiche linea e punto. Tali entità possono essere utilizzate per migliorare la coerenza della geometria di rete, creare report topografici corretti o correggere le inesattezze conseguenti alla misurazione.
È possibile inserire un punto esistente in un'entità geografica linea ed eventualmente dividere la linea esistente in due entità geografiche linea.
È possibile estrarre un punto esistente da un'entità geografica linea e unire due linee esistenti.
Tali funzioni vengono controllate solo dalla riga di comando Autodesk.
|
Icona |
Descrizione |
 |
Utilizzare Inserisci punto per spostare un punto esistente all'interno di una tolleranza esattamente su un'entità geografica linea. |
 |
Utilizzare Estrai punto per rimuovere un punto da una linea ed eliminarlo dal database. È possibile rimuovere il punto solo se si trova su una linea retta all'interno di una tolleranza di divisione. |

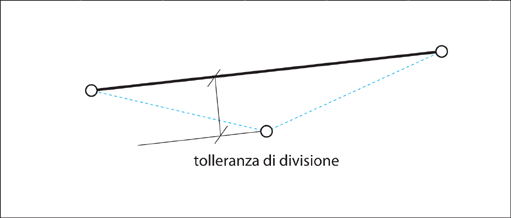

È possibile inserire o estrarre solo i punti che si trovano all'interno di una tolleranza di divisione.
