Utilizzare uno qualsiasi dei metodi indicati di seguito per inserire nuove entità geografiche:

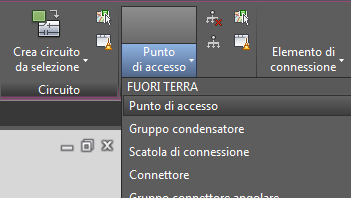

- Utilizzare l'opzione appropriata nella scheda Componenti elettrici della barra multifunzione. Ad esempio, per inserire un impianto, utilizzare il gruppo Impianto.
È inoltre possibile selezionare un'entità geografica esistente nella Carta e fare clic su Duplica nel gruppo appropriato della barra multifunzione del modulo Componenti elettrici per il tipo di entità geografica in questione (segmento, conduttore, tubo portacavo, impianto, dispositivo).
Dopo aver disegnato un segmento, è possibile utilizzare l'attributo relativo alla larghezza del segmento per creare un bordo. La classe di entità geografiche Bordo segmento fornisce un insieme di linee parallele definite in modo che la distanza tra di esse corrisponda alla larghezza specificata.
- Utilizzare il contenitore appropriato in Esplora componenti elettrici e scegliere le entità geografiche dall'elenco Nuovo.
Nota:È possibile creare ulteriori entità geografiche tramite il set di entità riportato in Ultimo utilizzo, nella parte inferiore di ogni contenitore. Altre entità geografiche di utilizzo recente possono essere selezionate da un elenco a discesa. È possibile bloccare le entità geografiche usate recentemente, in modo da conservare un set che si utilizza regolarmente. In caso contrario, il set di entità geografiche di utilizzo recente viene aggiornato con ogni nuova entità aggiunta.

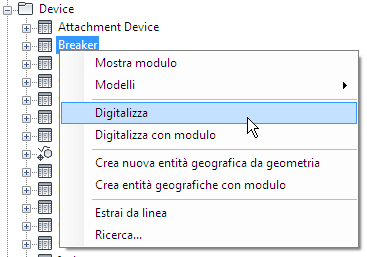

- Mediante Esplora modelli di settore, aprire il nodo di classi di entità geografiche, fare clic con il pulsante destro del mouse sull'entità geografica da inserire, quindi fare clic su Digitalizza.
Note sui dispositivi e gli impianti
- Non è possibile connettere un conduttore a più dispositivi.
- Se alla fine di un conduttore si trovano più dispositivi, verrà richiesto di creare un impianto con una vista del relativo schema interno e di spostare i dispositivi nello schema interno dell'impianto.
- Se si inserisce un dispositivo relativo alla rete sotterranea (manicotto, allacciamento edificio, illuminazione pubblica e così via) in una topologia strutturale in cui non è presente un impianto, viene richiesto di inserire un'entità geografica strutturale e di specificarne il tipo (ad esempio, Cabina). In alternativa, se non si desidera inserire una struttura, non specificare alcun tipo. Immettere le prime lettere del nome della classe di entità geografiche. Ad esempio, per inserire una botola di accesso, immettere boto.
- Se è già presente un'entità geografica strutturale nell'ubicazione in cui si inserisce il dispositivo, in Componenti elettrici viene utilizzato l'impianto esistente.
- Per i dispositivi con uno schema interno dell'impianto (trasformatore, scatola di distribuzione), in Componenti elettrici viene creato un punto strutturale della classe di entità geografiche appropriata (impianto trasformatore, scatola di distribuzione), se non è già presente.
- Se si utilizza Esplora componenti elettrici per inserire un dispositivo in un'ubicazione in cui è già presente un altro dispositivo, viene richiesto di inserire un impianto e i dispositivi vengono spostati nello schema interno dell'impianto. Se sono presenti più impianti nell'ubicazione, viene richiesto di specificare l'impianto a cui associare la vista dello schema interno. Per ulteriori informazioni sugli schemi interni degli impianti, vedere Creazione di viste di schema interno dell'impianto.
Il dispositivo dello schema interno dell'impianto viene visualizzato nel contenitore Impianto in Esplora componenti elettrici. Un'icona speciale indica che l'impianto è provvisto di una vista dello schema interno.
Nota:L'amministratore può consentire la digitalizzazione di entità geografiche sovrapposte disabilitando la regola di entità geografica EL_ForbidDuplicateDevice_BIU in Infrastructure Administrator . Per ulteriori informazioni, vedere Regole di entità geografica per modulo.
