Il layer di particelle in AnnotationTutorial.dwg è una classe di entità geospaziali e i dati effettivi sono memorizzati in un file SDF denominato Parcels.sdf. La Carta si connette a questo file e visualizza la geometria e i dati per le particelle nella Carta. È possibile applicare alle particelle qualsiasi stile, in quanto ciò non incide sull'archivio dati. L'applicazione di stili viene salvata nella Carta insieme alle informazioni per la connessione all'archivio dati.
Diversamente dall'annotazione per gli oggetti della Carta, tutte le entità geografiche nella classe di entità geografiche sono etichettate e non è necessario selezionare le entità geografiche singolarmente.
In questo esercizio verrà utilizzato l'Editor di stile per aggiungere etichette alle particelle.
In questa lezione viene utilizzata la Carta modificata in Lezione 1: Uso di modelli per le annotazioni.
Uso di uno stile per etichettare le entità geografiche
- Aprire la Carta modificata e salvata nella lezione precedente.
In quel caso era stata utilizzata l'opzione Salva con nome per salvare la Carta con un nuovo nome.

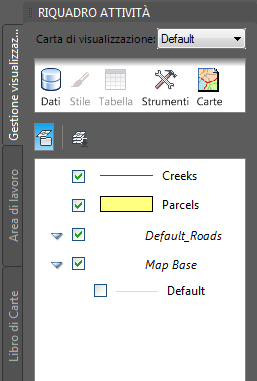

- Nel riquadro Attività, passare a Gestione visualizzazioni, se non è già visualizzato.
La scheda Gestione visualizzazioni mostra i layer nella Carta corrente.

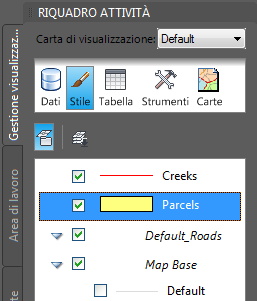

- Selezionare il layer Parcels, quindi fare clic su Stile.
Fare clic sul layer Parcels, quindi fare clic su Stile.
- Nell'Editor di stile, fare clic sulla cella in Etichetta entità geografiche nella metà inferiore della finestra.

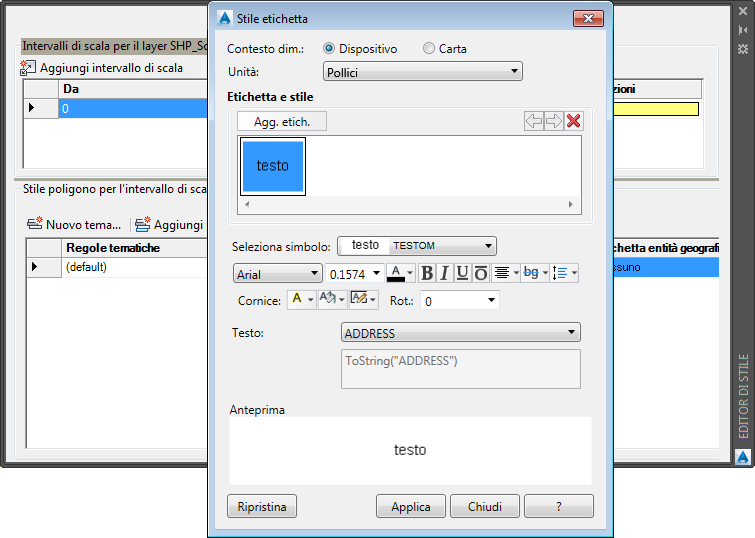

- Nella finestra di dialogo Stile etichetta, effettuare le seguenti operazioni:
- Fare clic su Aggiungi etichetta.
- Per Colore sfondo, selezionare Nessun colore
- Per Testo, selezionare Indirizzo.
- .
Fare clic sulla cella in Etichetta entità geografiche. Specificare la proprietà da visualizzare nell'etichetta e alcune opzioni di applicazione stili.
- Fare clic su Applica, quindi su Chiudi.
- Chiudere l'Editor di stile.

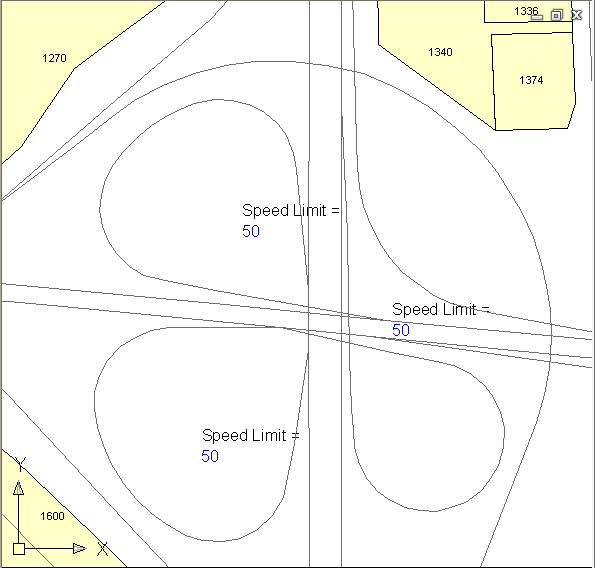

Le etichette riportano i numeri delle strade sulle particelle nella Carta.
Per procedere con questa esercitazione, passare all'Esercizio 2: Uso di un'espressione per affinare le etichette.
