Quando si seleziona l'opzione Asta in Tipo nel modulo Connettore, sono disponibili le sezioni seguenti:
- Aggiungi al modello FE: questa casella di controllo consente di inserire automaticamente il connettore asta in Modello FE.
- Elemento connettore: consente di definire più elementi asta nell'ambito del Nome di connettore corrente.
- Selezionare due punti finali del connettore.

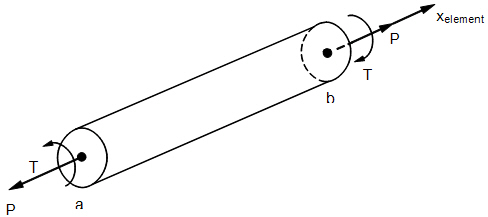

Forze interne e momenti dell'elemento asta
- Selezionare due punti finali del connettore.
- Opzioni di visualizzazione: consente di modificare le opzioni di visualizzazione del connettore asta.
- A: casella di definizione dell'area di sezione trasversale.
- J: casella di definizione del momento polare di inerzia.
- C: casella di definizione della posizione di ripristino della sollecitazione.
- MNS: casella di definizione della massa non strutturale. È possibile definire ulteriore massa senza aggiungere rigidità.
- La formula utilizzata per calcolare la sollecitazione torsionale è:
dove T è il momento torsionale.
- Materiali: è necessario selezionare un materiale dall'elenco a discesa.
