Connettori

I connettori possono essere definiti facendo clic con il pulsante destro del mouse su Connettori nella struttura Modello e scegliendo Nuovo per aprire la finestra seguente.

• Nome: specificare un nome per il connettore da creare.
• Tipo:
  • Asta: consente di selezionare l'elemento Asta come connettore.
  • Cavo: consente di selezionare l'elemento Cavo come connettore.
  • Molla: consente di selezionare l'elemento molla CBUSH come connettore.
  • Corpo rigido: consente di selezionare RBE2 o RBE3 come connettore.
  • Bullone: consente di selezionare il bullone o la vite come connettore.

Le altre sezioni in questo modulo variano leggermente a seconda del Tipo selezionato. Fare clic sui collegamenti nella parte inferiore della pagina per visualizzare ulteriori informazioni sulle altre sezioni disponibili in questo modulo.

I connettori possono essere trascinati e rilasciati dalla struttura Modello in Modello FE.

Una volta aggiunti i Connettori al Modello FE, viene creato un singolo nodo con tutti i connettori. In questo modo è possibile creare un nuovo connettore senza ricorrere alla struttura Modello. I connettori possono anche essere selezionati da qui per essere inclusi nel modello di analisi.

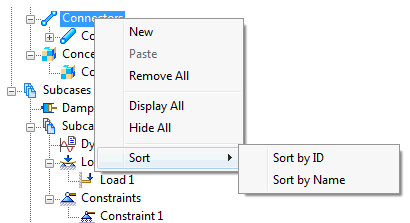

Se si fa clic con il pulsante destro del mouse su Connettori nella sezione della struttura Modello FE, saranno disponibili le seguenti opzioni:

• Nuovo
• Incolla
• Rimuovi tutto
• Visualizza tutto
• Nascondi tutto
• Ordina:
  • Ordina per ID
  • Ordina per nome
