La procedura guidata relativa agli impatti semplifica gli studi dei test di caduta e degli impatti dei proiettili. L'input consiste semplicemente in direzione di corsa, velocità iniziale e accelerazione. Le frequenze naturali direzionali effettive del generatore di impatti e dell'oggetto di destinazione nello stato di contatto vengono calcolate internamente. I calcoli del passo temporale critico vengono quindi eseguiti automaticamente sulla base di queste risposte, fornendo un incremento temporale iniziale e una durata dell'analisi precisi. La previsione accurata del passo temporale è essenziale per il calcolo dell'ampiezza della risposta massima e per mantenere un saldo energetico durante il l'evento di contatto. Facoltativamente, è possibile specificare una durata e un incremento temporale definiti dall'utente.

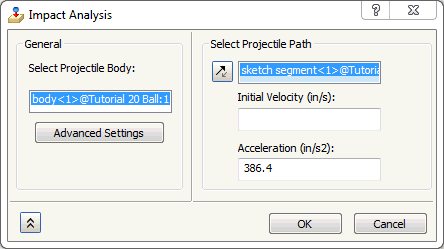

Passare alla struttura e fare clic con il pulsante destro del mouse su Analisi, selezionare Risolvi analisi impatto - Imposta analisi impatto. Verrà visualizzata l'impostazione dell'analisi di impatto seguente:
- Corpo proiettile: fare clic sul corpo del generatore di impatto per differenziare tra generatore di impatto e oggetto di destinazione.
- Vettore di traslazione proiettile: è necessario selezionare una linea di schizzo che definisce la direzione di corsa del generatore dell'impatto. Il punto geometrico della linea di schizzo sul generatore dell'impatto deve essere posizionato in corrispondenza di un nodo. È possibile utilizzare il controllo della mesh per assicurarsi che i nodi vengano posizionati in punti/vertici/spigoli specifici. Posizionare il punto geometrico della linea di schizzo sull'oggetto di destinazione nella posizione di impatto.
- Velocità iniziale: consente di definire la velocità iniziale del generatore di impatto. Il risolutore utilizzerà velocità iniziale, accelerazione e distanza di separazione iniziale (o altezza di caduta) per calcolare la velocità del proiettile in corrispondenza dell'impatto iniziale. È necessario specificare la velocità iniziale o l'accelerazione o entrambi i valori.
- Accelerazione: consente di definire l'accelerazione del generatore di impatto. Il risolutore utilizzerà velocità iniziale, accelerazione e distanza di separazione iniziale (o altezza di caduta) per calcolare la velocità del proiettile in corrispondenza dell'impatto iniziale. È necessario specificare la velocità iniziale o l'accelerazione o entrambi i valori.
-

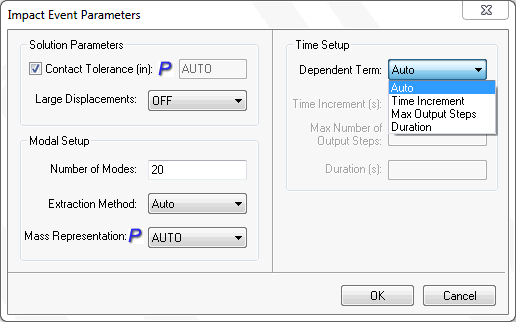

Impostazioni avanzate:
- Tolleranza contatto: consente di specificare la tolleranza di contatto utilizzata nella generazione automatica del contatto in superficie. Il valore impostato definisce la distanza di attivazione normale massima. Un valore consigliato è una distanza superiore di circa il 10% rispetto alla spaziatura massima che si desidera riconoscere come contatto. L'impostazione di default AUTOMATICA si basa sulla quota del riferimento del modello moltiplicata per 1.0E-04. Per i modelli con livelli elevati di curvatura in contatto, è consigliabile definire esplicitamente la tolleranza dei contatti.
- Grandi spostamenti: grandi spostamenti, effetti di forze follower e rigidità differenziale. L'impostazione di default è On.
- Numero di modalità: numero di frequenze naturali calcolato per fornire un incremento temporale e una durata dell'analisi precisi. Il valore di default è 30 modalità.
- Metodo di estrazione: consente di selezionare l'eigensolver Lanczos o Sottospazio per risolvere le frequenze naturali. Il programma seleziona il metodo migliore in base all'impostazione della direttiva RAM (Parametri - Direttive di gestione memoria) e alle dimensioni del modello.
- Rappresentazione massa: la selezione di ON richiede la generazione di matrici di massa accoppiate per elementi con capacità di massa accoppiata. La selezione di OFF richiede la generazione di matrici di massa diagonali. L'impostazione automatica utilizzerà la formulazione di massa accoppiata quando gli elementi rigidi vengono specificati nel modello.
- Termine dipendente: attiva 2 dei 3 parametri di input per consentire una maggiore flessibilità nella definizione del tempo.
- Automatico: disattiva automaticamente le opzioni di configurazione oraria e il risolutore calcola automaticamente i passi temporali in base alla velocità/accelerazione iniziale e al vettore del proiettile come distanza.
- Incremento temporale: incremento temporale per l'analisi dell'impatto. L'opzione consente di ignorare l'incremento temporale calcolato internamente.
- Durata: durata dell'analisi di impatto. Consente di ignorare la durata dell'analisi calcolata internamente.
- Numero massimo di passi di output: numero massimo di passi di output generati. Consente di applicare una sostituzione per limitare la quantità di dati di risposta in modo che l'utente possa rivalutare la fattibilità dell'analisi. L'incremento temporale iniziale calcolato internamente fornirà una precisione estremamente elevata, tuttavia il numero totale di passi temporali di output potrebbe essere molto grande per un'analisi di impatto morbido di lunga durata.
Quando si utilizza l'opzione Risolvi, Autodesk Nastran In-CAD risolve il modello utilizzando il risolutore di Autodesk Nastran. L'avanzamento dell'analisi può essere visualizzato nella finestra di stato di Autodesk Nastran che viene richiamata automaticamente in una scheda separata.
Quando si utilizza l'opzione Risolvi nell'editor, Autodesk Nastran In-CAD richiederà di immettere un nome per il file di input per salvarlo nella directory desiderata. Dopo aver fatto clic su Salva, il modello viene automaticamente caricato in Autodesk Editor per avviare l'analisi.
