Analisi

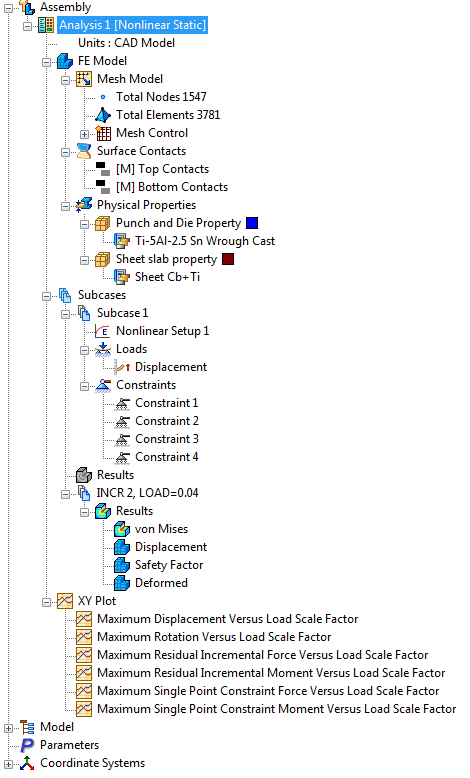

L'elemento della struttura Analisi contiene una raccolta di elementi di struttura di livello secondario, come riportato nelle figure seguenti:

Parte

Assieme

Fare clic con il pulsante destro del mouse su Analisi. Sono disponibili le seguenti opzioni:

• Nuovo sottocaso
• Modifica
• Rinomina (modifica il nome dell'analisi)
• Copia
• Incolla
• Elimina (elimina l'analisi)
• Imposta come analisi attiva
• Risolvi in Nastran
• Risolvi analisi impatto:
  • Imposta analisi impatto
  • Risolvi
  • Risolvi nell'editor
  • Genera file Nastran

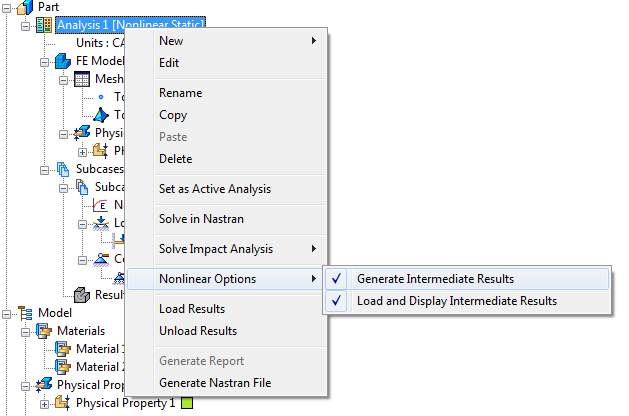

• Opzioni non lineari:
  • Genera risultati intermedi: quando questa opzione è selezionata, il risolutore genera file .FNO per ciascun incremento che può essere caricato mentre l'analisi è in esecuzione. Al termine dell'analisi, tali file .FNO intermedi vengono compilati in un unico file.
  • Carica e visualizza risultati intermedi: questa opzione funziona in combinazione con Genera risultati intermedi ed è quindi disponibile solo quando tale opzione è selezionata. I risultati incrementali vengono caricati automaticamente nella struttura in Sottocasi e possono essere visualizzati fino alla risoluzione dell'incremento successivo, come illustrato nell'esempio seguente.



• Carica risultati
• Elimina risultati
• Genera rapporto
• Genera file Nastran

Le entità della struttura di livello secondario in Analisi sono:

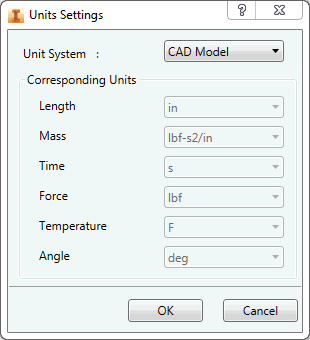

• Unità: fornisce un'opzione per definire un sistema di unità direttamente a livello di Analisi.



• Modello FE
  • Modello mesh
    • Totale nodi (visualizza il numero totale di nodi in una mesh)
    • Totale elementi (visualizza il numero totale di elementi in una mesh)
• Sottocaso
  • Carichi (fornisce un'opzione per definire i carichi direttamente a livello del sottocaso)
  • Vincoli (fornisce un'opzione per definire i vincoli direttamente a livello del sottocaso)
  • Risultati (i modelli di tracciato di default vengono caricati direttamente dopo che la soluzione è riuscita)

È possibile trascinare le analisi sul nome di una parte o di un assieme per creare una copia dell'analisi. La copia viene attivata automaticamente.

È possibile selezionare la generazione dei risultati parziali per tipi di analisi modali e transitorie per ridurre le dimensioni del file dei risultati e ridurre il tempo di calcolo necessario per la soluzione.
