Modifica del modello mesh

Fare clic sul pulsante Globale nel gruppo Mesh, nella barra multifunzione o fare clic col pulsante destro del mouse su Modello di mesh e scegliere Modifica.

Verrà visualizzato il modulo Mesh illustrato nella figura sottostante perché questa è la selezione di default per il comando Modifica.

• Dimensioni elemento: dimensioni globali dell'elemento del modello. Questo campo presenta inizialmente una dimensione di default che cambia in base alle quote del modello.
• Tolleranza: regolando questo valore di tolleranza della mesh, è possibile generare la mesh per parti per le quali la mesh non verrebbe altrimenti generata.
• Ordine elementi: elementi parabolici o lineari.
• L'icona Tabella mesh consente di passare dalla Mesh globale alla Tabella mesh.
• L'icona Nuova proprietà fisica consente di creare una nuova proprietà fisica.

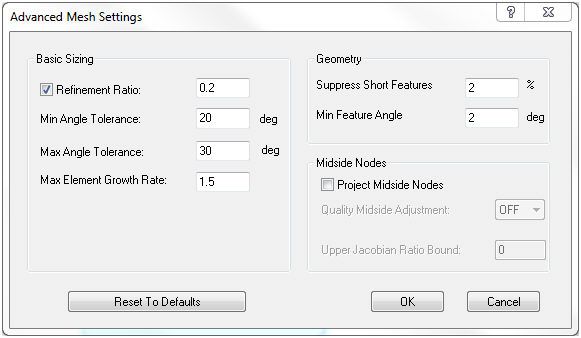

• Il pulsante Impostazioni consente di definire altre Impostazioni avanzate mesh per singole mesh, come illustrato nell'immagine seguente.



  • Dimensionamento di base:
    • Rapporto di affinamento: consente di modificare le dimensioni della mesh per creare maggiore uniformità. Le dimensioni dell'elemento mesh si deformano in corrispondenza di spigoli, curve, fori, contrasti e così via. Quanto più elevato è il rapporto di affinamento, tanto più aumentano le dimensioni della mesh.
    • Tolleranza angolo min.: controlla di quanto possono variare gli angoli minimi degli elementi mesh.
    • Tolleranza angolo max.: controlla di quanto possono variare gli angoli massimi degli elementi mesh. Mentre la tolleranza di angolo massima aumenta, si produce una distribuzione più uniforme di generazione di mesh.
    • Tasso di crescita elemento massimo: con l'aumento del fattore di crescita, aumentano anche le dimensioni degli elementi mesh. Gli elementi mesh più piccoli diventano sempre più concentrati sull'entità (fori, contrasti e così via) man mano che il fattore di crescita aumenta.
  • Geometria:
    • Sopprimi lavorazioni brevi: sopprime o copre piccole lavorazioni, quali fori, contrasti e così via.
    • Angolo lavorazione minimo: controlla l'angolo degli elementi mesh attorno a diverse lavorazioni quali spigoli, fori, contrasti e così via.
  • Nodi mediani:
    • Nodi mediani progetto: aggiunge nodi mediani alle mesh. Vengono interessati gli elementi lungo le curve e gli spigoli. Se l'opzione è disattivata, le linee mesh complete potrebbero non essere completamente visibili.
    • Regolazione mediana qualità: controlla la regolazione mediana e regola la mesh, se necessario.
    • Limite superiore rapporto Jacobiano: rapporto che controlla la regolazione mediana della qualità.

    Le figure seguenti illustrano alcuni tipi di mesh.

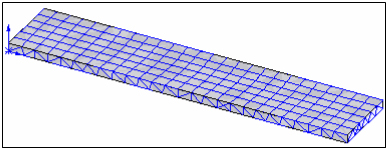

    Mesh di piano combinata con quadrilateri e triangoli:

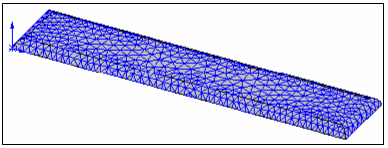

    Mesh solida:



• Mesh continua: questa casella di controllo consente di attivare la generazione continua di mesh in caso di elementi Shell e di unire i nodi entro la tolleranza specificata per gli elementi solidi.
• Mediante il pulsante Aggiorna è possibile generare una mesh per tale parte.

Se in Passa a è selezionata l'opzione Tabella mesh e si seleziona quindi Modifica in Modello mesh oppure si fa clic sul pulsante Tabella sulla barra multifunzione, verrà visualizzato il seguente modulo:

• Questa icona indica che per una determinata parte viene generata una mesh.
• Nome parte: fornisce informazioni sulle parti aggiunte nella tabella mesh.
• Visibilità: casella di controllo che consente di attivare o disattivare la mesh sulla rispettiva parte.
• Colore: consente di visualizzare il colore della proprietà fisica assegnato a una particolare parte come mesh.
• Dimensioni: dimensioni globali dell'elemento del modello. Questo campo presenta inizialmente una dimensione di default che cambia in base alle quote del modello.
• Ordine elementi: elementi parabolici o lineari.
• Impostazioni: consente di definire altre impostazioni di mesh avanzate, come descritto sopra, nella sezione Mesh globale.
• Nodi ed elementi: indica il numero di nodi ed elementi nella rispettiva mesh della parte.
• Se si seleziona questa icona , il pulsante verrà abilitato e se si fa clic su tale pulsante, verrà generata una mesh per quella parte.
• Se si seleziona questa icona , il pulsante verrà abilitato e se si fa clic su tale pulsante, verrà generata una mesh per quella parte.
• Icona Zoom esegue lo zoom di tale parte.
• Questa icona consente di passare da Tabella mesh a Mesh globale.
• Il pulsante Nuova proprietà fisica consente di creare una nuova proprietà fisica.
• Mesh continua: questa casella di controllo consente di attivare la generazione continua di mesh in caso di elementi Shell e di unire i nodi entro la tolleranza specificata per gli elementi solidi.
