Automatico

Questa opzione consente di definire la generazione automatica del contatto di superficie.

Quando si seleziona l'opzione Automatico nel modulo Contatto di superficie, sono disponibili le sezioni seguenti:

Specifica regioni di contatto: consente di definire più contatti automatici. È necessario selezionare il corpo o il gruppo di elementi per definire i contatti di superfici, ad esempio le entità principali e secondarie per sviluppare gli elementi di contatto. È supportata anche la selezione di più facce. Per spostare facilmente le facce dall'entità secondaria a quella principale e viceversa, sono disponibili i pulsanti di inversione.
- Questo campo consente di selezionare i corpi in modo da generare elementi di contatto quando sono in contatto.

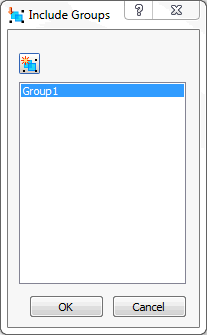

- Consente di includere un gruppo, che è costituito da un gruppo di elementi in modo da poter generare elementi di contatto quando sono in contatto.
  - Nuovo gruppo : consente di creare un gruppo di elementi all'interno di Includi gruppi.

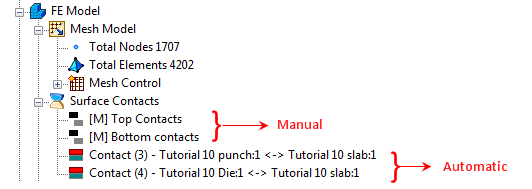

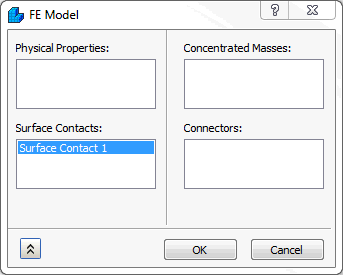

Aggiungi al modello FE: i contatti di superfici generati in questo modo possono essere applicati ad un'analisi selezionando la casella di controllo Aggiungi al modello FE. Questa operazione può essere eseguita anche mediante trascinamento su Modello FE o facendo clic con il pulsante destro del mouse su Modello FE, scegliendo Modifica e quindi selezionando il contatto di superficie nell'elenco della sezione Contatti di superfici.
Dati contatto:

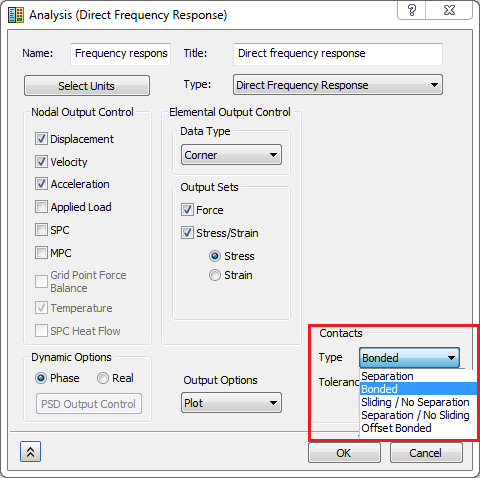

- Tipo di contatto: in questa sezione possono essere generati diversi tipi di contatto. Si noti che la terminologia relativa al tipo di contatto ora corrisponde alla terminologia della simulazione della sollecitazione di Inventor. Inoltre, quando si passa il puntatore del mouse sul menu a discesa Tipo di contatto, sono disponibili descrizioni comandi che mostrano la terminologia di Nastran, come si può vedere nell'immagine riportata di seguito:
  - Separazione (Nastran: Generale)
    - Questo tipo di contatto è un vero e proprio contatto tra superfici. Sono consentiti sia lo scorrimento che l'apertura.
    - Nell'esempio della figura seguente vengono mostrati 3 blocchi, il blocco inferiore viene spinto verso l'alto e viene utilizzato il contatto di superfici libere tra le superfici che si toccano.
  - Accoppiato (Nastran: Saldatura)
    - Questo tipo di contatto viene utilizzato per accoppiare le superfici che si toccano. Si sposta con il caricamento.
    - Il vantaggio di questo tipo di contatto è che la mesh non deve essere la stessa.
    - Può essere utile nei casi in cui le superfici che si toccano su parti diverse hanno mesh differenti e non vengono sottoposte a spostamento relativo. In altre parole, le superfici vengono considerate come accoppiate.
    - Nella figura seguente viene illustrata la risposta contatto saldato tra le travi. Lo spostamento è congiunto, come illustrato nell'immagine.
  - Scorrimento/Nessuna separazione (Nastran: Scorrimento)
    - Con questo tipo di contatto, l'elemento agisce in modo simile ad un elemento contatto saldato in tensione e in compressione, ma scorre in piano.
    - Il contatto con scorrimento può essere utilizzato nelle soluzioni lineari e non lineari.
  - Separazione/Nessuno scorrimento (Nastran: Ruvido)
    - Con questo tipo di contatto, l'elemento agisce in modo simile ad un elemento contatto generale in tensione e in compressione, ma non consente lo scorrimento in piano.
    - Per i tipi di analisi non lineari, il contatto di default sarà di tipo saldato.
  - Offset accoppiato (Nastran: saldatura offset)
    - L'impostazione saldatura con offset è per le connessioni saldate con una separazione significativa tra le superfici di contatto.
- Tolleranza: si tratta di un parametro che specifica la tolleranza di contatto utilizzata nella generazione del contatto di superfici automatico. Il valore impostato definisce la distanza di attivazione normale massima. Come valore consigliato impostare una distanza maggiore di circa il 10% rispetto alla distanza massima che deve essere riconosciuta come contatto. L'impostazione AUTO di default è basata sulle dimensioni di riferimento del modello moltiplicate per 1.0E-04. Notare che i valori specificati sono le distanze effettive e non sono normalizzati. Per alcuni modelli (ad esempio molto piccoli, molto grandi o con ampie distanze) il valore CONTACTTOL di default potrebbe non essere adatto, pertanto è consigliabile che venga definito all'analista.
- Fattore di rigidità: questo valore consente di controllare la scala di rigidità del contatto. La rigidità viene determinata automaticamente in base alla rigidità adiacente.
  - Più alto è il valore, più rigido sarà il contatto e minore la penetrazione, ma un valore troppo elevato potrebbe causare problemi di convergenza e vibrazioni.
  - A volte l'impostazione di un valore più basso può facilitare la convergenza, ma in genere il valore di default (1.0) funziona correttamente per l'analisi di Autodesk Nastran.
- Coefficiente di attrito: consente di specificare un coefficiente di attrito statico.
- Offset superficie penetrazione: consente di specificare un offset della superficie di penetrazione. In questo modo è possibile definire un valore di offset numerico per istanze quali contatti tra elemento Plate ed elemento Plate o tra solido ed elemento Plate.
- Distanza di attivazione massima: si tratta di un valore di tolleranza che consente di specificare la distanza di attivazione degli elementi di contatto. In questo modo è possibile limitare il numero di elementi di contatto e quindi ridurre il tempo di soluzione evitando elementi di contatto superflui ed eventualmente in conflitto. Se la casella è selezionata e non è specificato alcun valore, viene utilizzata per default la distanza del risolutore. Si tratta di una distanza elevata basata sulle dimensioni del modello. Se viene immesso un valore, il risolutore utilizzerà tale valore. Quando la casella è deselezionata, viene utilizzata la funzione automatica. Utilizzando l'impostazione automatica, il risolutore determina la distanza di attivazione. Questo scenario è diverso da quello in cui la casella viene lasciata vuota e viene utilizzato il valore di default del risolutore.
- Penetrazione massima consentita: questo valore viene utilizzato nella regolazione dei valori di penalità normali al piano di contatto. Un valore positivo consente di attivare la regolazione dei valori di penalità.
- Rigidità attrito per bacchetta: consente di specificare una rigidità di attrito per bacchetta. Il valore di rigidità di attrito deve essere selezionato con attenzione. Un metodo per scegliere un valore consiste nel dividere la resistenza di attrito prevista (MU * forza normale prevista) per un valore accettabile di spostamento relativo prima dello scorrimento. Un valore di rigidità elevato potrebbe causare una convergenza insufficiente, mentre un valore troppo basso potrebbe pregiudicare l'accuratezza. Un metodo alternativo consiste nello specificare il valore dello spostamento relativo utilizzando SMAX.

Per generare automaticamente i contatti, sulla barra multifunzione fare clic sul pulsante Automatico nel gruppo Contatti. Questo comando consente di rilevare i contatti in base alla geometria CAD e alla tolleranza di contatto specificate nella finestra di dialogo Analisi. Questa funzionalità non è disponibile in Autodesk Nastran In-CAD per SolidWorks, ma solo in Autodesk Nastran In-CAD per Inventor.

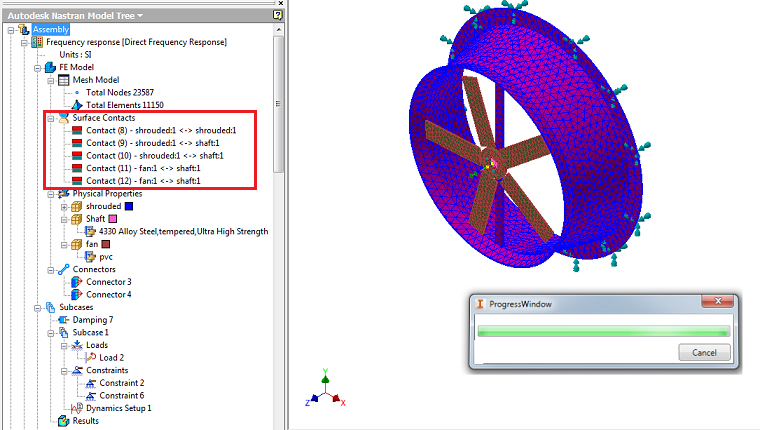

Dopo il rilevamento e l'importazione, il browser In-CAD visualizzerà i nomi delle parti in contatto.
