Proprietà fisica

Questo è il punto in cui tutte le proprietà fisiche elemento vengono create e raggruppate nella Struttura modello.

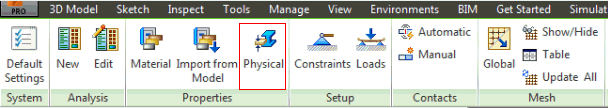

Fare clic sul pulsante Fisico nel riquadro Proprietà nella barra multifunzione o fare clic con il pulsante destro del mouse nella struttura su Proprietà fisiche e scegliere Nuovo per aprire la finestra sottostante.

Nel modulo Proprietà fisica sono disponibili le seguenti sezioni:

• Nome: in questo campo immettere un nome per la proprietà, ad esempio Solid Property.
• ID: l'ID della proprietà viene aggiornato automaticamente da Autodesk Nastran In-CAD, come per i Materiali.
• Tipo (l'impostazione di default è Elementi solidi): selezionare il tipo di proprietà per la parte:
  • Elementi linea: elementi 1D con 6 gradi di libertà.
  • Elementi Shell: elementi quadrilaterali e triangolari 2D.
  • Elementi solidi: elementi tetraedrici parabolici e lineari 3D.
• Proprietà/Dati elemento:
  • Proprietà elemento linea
  • Proprietà elemento Shell
  • Dati elemento solido.
• Aggiungi al modello FE: questa casella di controllo consente di inserire automaticamente questa proprietà fisica in Modello FE.
• Materiale: consente di definire il nuovo materiale nella stessa finestra di dialogo della proprietà fisica, nonché di assegnare il materiale definito. Il materiale viene inserito automaticamente sotto la proprietà fisica.
• Colore: consente di selezionare il colore della proprietà fisica, che si riflette come colore della mesh sullo schermo.



• Geometria associata:
  • Elementi linea
  • Elementi Shell
  • Elementi solidi (nel contesto dell'assieme).

Le altre sezioni in questo modulo variano leggermente a seconda del Tipo di elemento selezionato e del Tipo di input scelto. Fare clic sui collegamenti nella parte inferiore della pagina per visualizzare ulteriori informazioni su questi argomenti.

Le proprietà fisiche possono essere trascinate e rilasciate dalla struttura Modello in Modello FE.

Una volta che le Proprietà fisiche vengono aggiunte al Modello FE, il software crea un singolo nodo con tutte le proprietà fisiche. In questo modo è possibile creare una nuova proprietà fisica senza ricorrere alla struttura Modello. Qui è possibile selezionare le proprietà fisiche da includere nel modello di analisi.

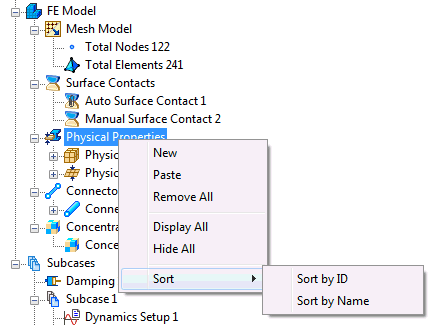

Se si fa clic con il pulsante destro del mouse su Proprietà fisiche nella sezione della struttura Modello FE, vengono visualizzate le seguenti opzioni:

• Nuovo
• Incolla
• Rimuovi tutto
• Visualizza tutto
• Nascondi tutto
• Ordina:
  • Ordina per ID
  • Ordina per nome
