Geometria associata

Per Elementi linea:

Questo modulo è attivo solo quando è selezionata l'opzione Input proprietà o Sezione trasversale nel gruppo Proprietà elemento linea della sezione Tipo di input nel modulo Proprietà fisica.

Input proprietà

Sezione trasversale

• Entità selezionate: visualizza le curve schizzo da associare all'input proprietà.
• Angolo di rotazione (gradi) : consente di ruotare la sezione in modo che abbia l'orientamento appropriato.
• Offset asse neutro:
  • Y (pollici): consente di applicare un offset alla sezione nella direzione Y dell'elemento.
  • Z (pollici): consente di applicare un offset alla sezione nella direzione Z dell'elemento.
  • Visualizza: consente di visualizzare il sistema di coordinate neutro della linea selezionata. L'asse X va dall'estremità A all'estremità B dell'elemento linea, mentre l'asse Y è la direzione verticale nella sezione trasversale.

  Per poter visualizzare questa funzione, deve essere abilitata l'opzione Visualizza sistema di coordinate.

Quando l'opzione Membro strutturale è selezionata in Proprietà elemento linea nella sezione Tipo di input del modulo Proprietà fisica, il pulsante Visualizza proprietà consente di selezionare le saldature dei membri strutturali.

Per Elementi Shell:

Questo modulo è attivo quando è selezionata l'opzione Standard o Laminato nel gruppo Proprietà elemento Shell del modulo Proprietà fisica.

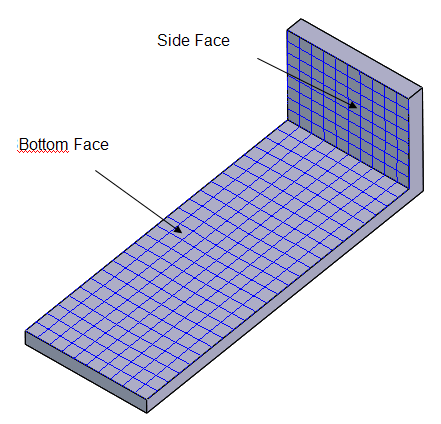

È possibile assegnare proprietà diverse a facce diverse. Nell'esempio riportato di seguito, la faccia inferiore deve avere uno spessore di 1.0 mm e la faccia laterale richiede una proprietà laminato.

Ad ogni faccia sarà assegnata una proprietà differente.

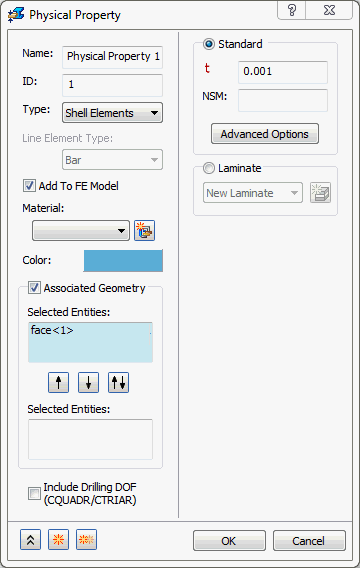

• Nella sezione Geometria associata, selezionare la faccia inferiore, quindi selezionare il pulsante della proprietà Standard. Assegnare a questo piano uno spessore di 1.0 mm (0.001 m).

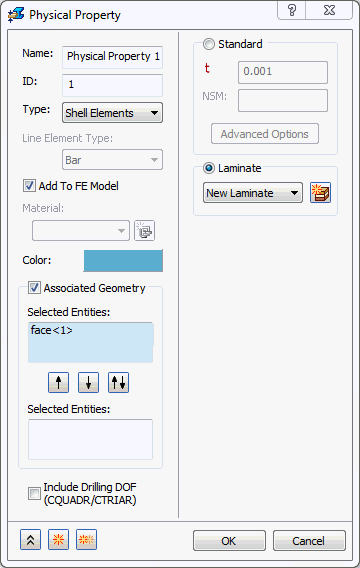

• Nella sezione Geometria associata, selezionare la faccia laterale, quindi fare clic sul pulsante della proprietà Laminato.

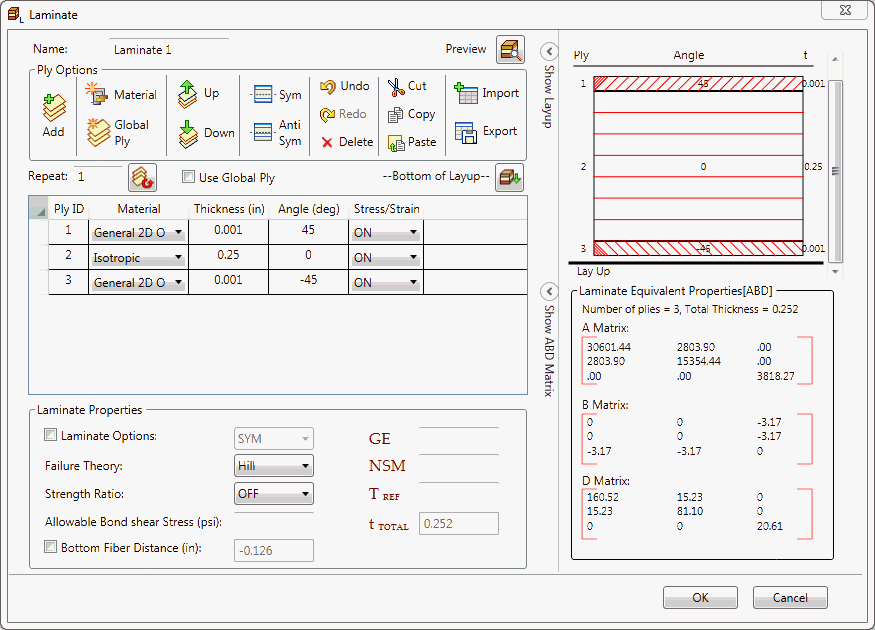

• Fare clic su Nuovo laminato per creare una proprietà laminato assegnata come layup composito alla faccia laterale verticale, come illustrato nella tabella seguente:



  • Lo spessore combinato di tutti i fogli corrisponde allo spessore dell'elemento Plate verticale, 0.252 pollici.

Per Elementi solidi:

Questo modulo consente di assegnare proprietà diverse per due corpi quando è selezionata l'opzioneProprietà elemento solido nel modulo Proprietà fisica.

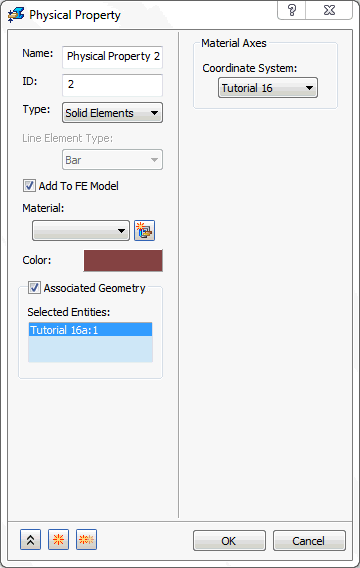

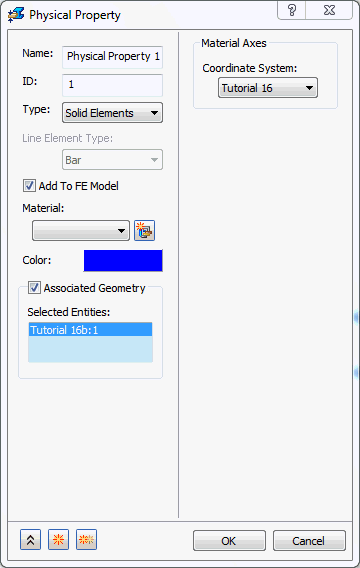

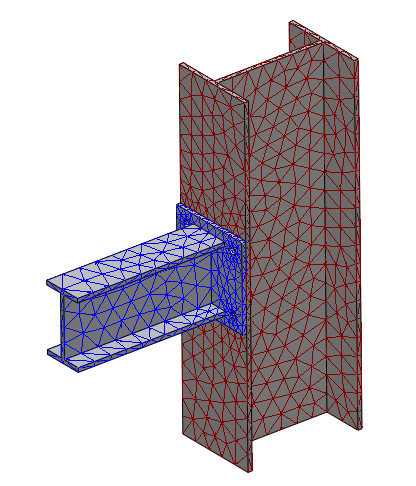

Nell'esempio riportato di seguito, la parte della sezione I verticale (blu) e la parte della sezione I orizzontale (marrone) sono selezionate in due proprietà fisiche diverse con due colori diversi.
