Questo è il livello secondario successivo nella struttura in Analisi. Fornisce un'opzione per definire un sistema di unità all'interno della finestra di dialogo Analisi.
Sistema di unità:
- Modello CAD: è il sistema di unità di default definito nelle impostazioni del documento dell'ambiente CAD.
- SI: è il sistema MKS (metri, chilogrammi secondi, Newton, Kelvin e gradi).
- SI modificato: è il sistema MKS modificato (millimetri, tonnellate, secondi, Newton, Kelvin e gradi).
- Inglese: si tratta del sistema di unità di misura britannico/imperiale (pollici, libbre per pollice quadrato, secondi, Fahrenheit e gradi).
- CGS: è il sistema utilizzato per impostare le unità standard come centimetri grammi, secondi, dina, Celsius e gradi.

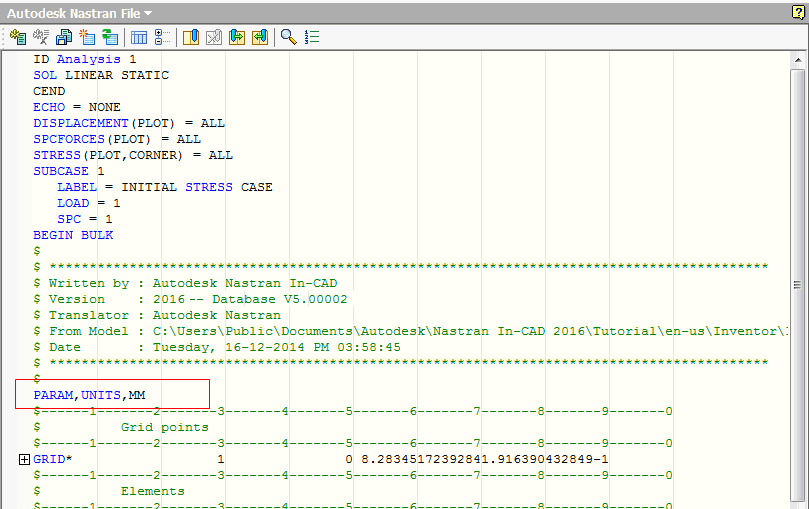

Le unità selezionate all'interno del modulo Analisi sono definite solo per quella specifica Analisi. Le unità vengono inoltre esportate nel file di dati cumulativi Nastran come PARAM, UNITS, MM.
Dopo essere state definite, le unità verranno visualizzate nella struttura in Analisi e nel testo di output dei risultati nell'angolo inferiore sinistro dell'area di disegno, come mostrato nell'immagine seguente.
