Creazione di un abaco degli arredi con immagini

In questo esempio viene illustrato come inserire immagini in un abaco degli arredi. La stessa procedura può essere utilizzata per includere immagini in altri tipi di abaco.

Video: creazione di un abaco degli arredi con immagini

1. È possibile aggiungere elementi di arredo al modello, ad esempio vari tipi di sedie.
2. Selezionare un elemento di arredo nel modello, quindi fare clic sulla scheda Modifica | Arredogruppo Modalità (Modifica famiglia).
3. Aprire la finestra di dialogo Tipi di famiglia, quindi in Dati identità fare clic nel campo Immagine tipo e fare clic sul pulsante Sfoglia per aprire la finestra di dialogo Gestisci immagini.
4. Fare clic su Aggiungi, quindi individuare la posizione dell'immagine che si desidera associare a questa famiglia di arredi.
5. Selezionare l'immagine e fare clic su Apri.
6. Fare clic su (Carica nel progetto) per caricare la famiglia nel modello e sovrascrivere la famiglia e i parametri esistenti.
7. Ripetere i passaggi da 2 a 6 per ciascuna famiglia di arredi posizionata nel modello.
8. Creare un abaco di arredi e includere i campi Famiglia, Tipo e Immagine tipo.

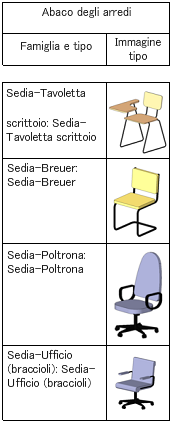

9. Creare una vista di tavola e posizionare l'abaco degli arredi sulla tavola. Le immagini degli arredi vengono visualizzate nella finestra dell'abaco posizionata sulla tavola.
