Esportazione di muri, pavimenti strutturali, pavimenti ed elementi non strutturali

I muri, i pavimenti strutturali e tutti gli elementi non strutturali vengono esportati in AutoCAD Architecture come elementi di massa irregolare.

Gli elementi di massa possono essere convertiti nei seguenti oggetti in AutoCAD Architecture:

• Muri
• Solidi 3D AutoCAD
• Pavimenti strutturali
• Tetti
• Vani

Muri, porte e finestre

In AutoCAD Architecture è possibile esportare muri strutturali e architettonici. I muri vengono convertiti in elementi di massa di forma irregolare e possono quindi in muri di AutoCAD Architecture. Le finestre e le porte dei muri vengono esportate come aperture semplici, all'interno delle quali è poi possibile inserire finestre e porte in AutoCAD Architecture. Le rappresentazioni fisiche delle finestre e delle porte vengono inoltre esportate come riferimenti di blocco AutoCAD.

Esempio

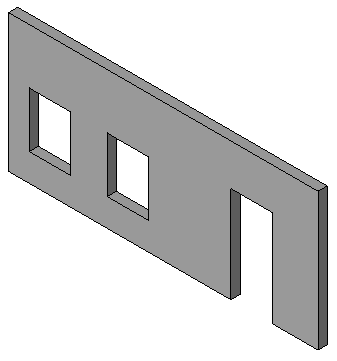

Muro con aperture in Revit

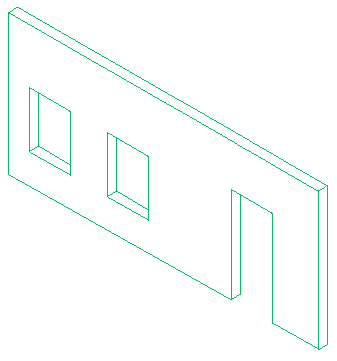

Elemento di massa di AutoCAD Architecture convertito in muro con aperture

Pavimenti strutturali, pavimenti e fondazioni

I pavimenti strutturali, i pavimenti e le fondazioni di Revit possono essere esportati in AutoCAD Architecture come elementi di massa di forma irregolare.

Importante: Se è la prima volta che si sta tentando di esportare in AutoCAD Architecture, è necessario effettuare le seguenti operazioni:

Nella sezione di esportazione del file Revit.ini, aggiungere la chiave ExportACAObjects e impostarne il valore su 1.

Come esportare gli elementi in AutoCAD Architecture

1. In Revit è possibile creare muri, pavimenti strutturali e altri elementi non strutturali.
2. Fare clic su Esportaformati CAD (File DWG).
3. Nella finestra di dialogo Esportazione DWG, in Selezionare impostaz. esportaz., fare clic su (Modifica impostazione di esportazione).
4. Specificare le opzioni di esportazione nelle altre schede in base alle esigenze, quindi fare clic su OK.
5. Nella finestra di dialogo Esporta DWG, nell'elenco Esporta, selezionare <Insieme viste/tavole sessione>.
6. Selezionare una vista 3D da esportare. Vedere Insiemi di viste/tavole per l'esportazione.
7. Fare clic su Avanti.
8. Nella finestra di dialogo Esporta formati CAD, verificare che in Tipo file sia selezionato File DWG di AutoCAD (*.dwg).
9. Fare clic su OK.

   La vista selezionata viene esportata come file DWG.

10. Per aprire il disegno esportato in AutoCAD Architecture, effettuare le seguenti operazioni:
    • Aprire AutoCAD Architecture.
    • Fare clic su ApriDisegno, quindi aprire il file DWG esportato.

      Se necessario, è possibile modificare gli elementi di massa di forma irregolare risultanti in AutoCAD Architecture oppure convertirli in muri, pavimenti strutturali, solai di tetti o solidi 3D di AutoCAD. Per ulteriori informazioni, vedere la Guida in linea di AutoCAD Architecture.
