Numerazione dell'armatura per abachi ed annotazioni

Gli elementi dell'armatura vengono numerati al momento del posizionamento. La numerazione consente di stabilire corrispondenze tra elementi dell'armatura identici per gli abachi e le etichette.

Video: numerazione dell'armatura

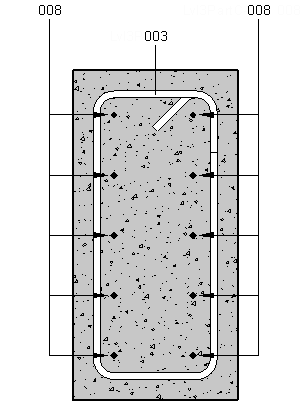

Nelle partizioni assegnate, i numeri degli elementi dell'armatura e dei fogli di rete corrispondono a quelli degli elementi dello stesso tipo, dimensioni, materiale e forma. Le etichette della vista di sezione seguente mostrano tale relazione di corrispondenza numerica.

Il numero di un'istanza di armatura o di foglio di rete è visualizzabile nella tavolozza Proprietà, in Dati identità. In un progetto, gli elementi dell'armatura e i fogli di rete formano sequenze di numerazione separate.

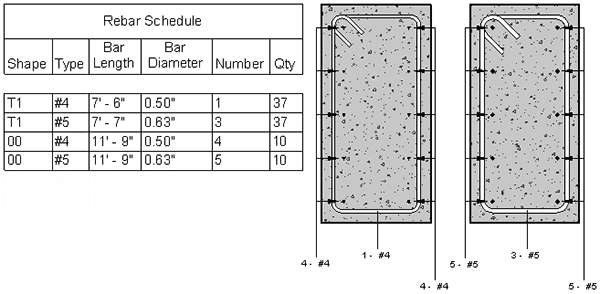

I numeri dell'armatura possono essere aggiunti agli abachi, sottoposti a conteggio o inseriti nelle etichette.

Nota: Quando si rimuovono elementi dell'armatura da un progetto, i numeri corrispondenti non vengono rimossi, a meno che non si utilizzi lo strumento Rimuovi omissioni nella finestra di dialogo Numerazione armatura.
