- Selezionare uno o più apparecchi idraulici nella vista di pianta.
- Fare clic sulla scheda Modifica Apparecchio idraulico
gruppo Crea sistemi
Tubazioni. - Nella finestra di dialogo Crea sistema di tubazioni, specificare quanto segue:
- Tipo di sistema: il tipo di impianto selezionato nella vista determina il tipo di sistema a cui può essere assegnato. Per un apparecchio idraulico, i tipi di sistema di default sono Acque reflue, Acqua fredda sanitaria, Acqua calda sanitaria e altro.
Selezionare Acqua fredda sanitaria.
Nota: È inoltre possibile creare tipi di sistema personalizzati per gestire altri tipi di componenti e sistemi. - Nome sistema: identifica in modo univoco il sistema. In Revit, è possibile scegliere il nome di default o immetterne un altro.
- Tipo di sistema: il tipo di impianto selezionato nella vista determina il tipo di sistema a cui può essere assegnato. Per un apparecchio idraulico, i tipi di sistema di default sono Acque reflue, Acqua fredda sanitaria, Acqua calda sanitaria e altro.
- Fare clic su OK.
Il sistema non assegnato in precedenza viene spostato nella cartella Piping nel Browser di sistema.
- Fare clic sulla scheda Modifica Apparecchio idraulicogruppo Layout
Genera layout o
Genera collocazione. La scheda Genera layout viene attivata.
- Nella barra delle opzioni, fare clic su Impostazioni per aprire la finestra di dialogo Impostazioni di conversione delle tubazioni in cui è possibile specificare gli offset e tipi di tubazioni per i segmenti principali e i rami della tubazione.
Per l'esempio è stato selezionato il tipo di tubazione Standard e l'offset è stato impostato su 1' 6" (450 mm) per i segmenti principali e i rami. Vedere Impostazioni di conversione delle tubazioni.
- Selezionare un tipo di soluzione. Ad esempio, nell'esempio è stato selezionato Perimetro e il rientro è 9" (20 mm).
- Fare clic su
o
per scorrere le soluzioni di instradamento proposte e selezionare quella più appropriata. - Se necessario, fare clic su Modifica e riposizionare i segmenti di tubazione quando nessuna soluzione proposta fornisce il layout desiderato.
- Fare clic su

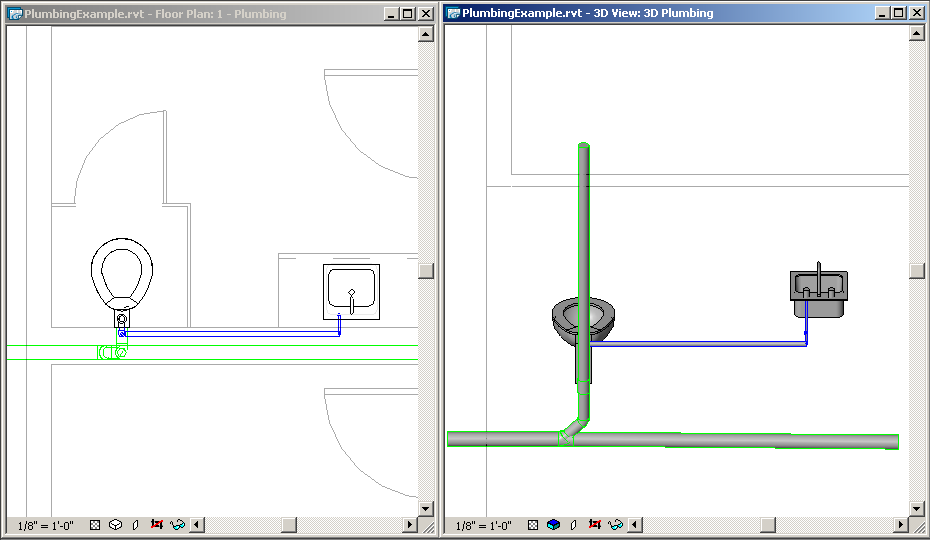

Termina layout quando si è soddisfatti dell'instradamento ottenuto per il sistema dell'acqua fredda. La tubatura viene creata in base ai valori specificati nella finestra di dialogo Impostazioni di conversione delle tubazioni.
Il WC e il lavandino sono ora assegnati ad un sistema di acqua fredda sanitaria sul livello Tubazione nel Browser di sistema.
- Fare clic su Modifica.
