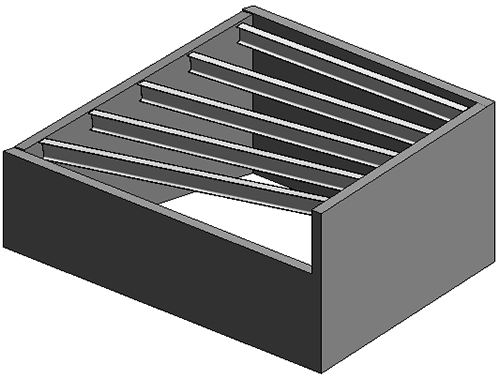

È possibile creare sistemi di travi non piani nei quali la quota altimetrica di una singola trave è determinata dalle relative linee di disegno.
- Fare clic sulla scheda Struttura
gruppo Struttura
(Sistema di travi). - Nella barra delle opzioni selezionare 3D, in modo che gli elementi del telaio del sistema di travi eseguano correttamente lo snap ai relativi supporti.
- Se si dispone di un perimetro chiuso di elementi di supporto per il sistema di travi, fare clic sulla scheda Modifica | Crea contorno sistema di travi gruppo Sistema di travi
(Sistema di travi automatico). Selezionare Inclinazione def. muri nella barra delle opzioni, quindi fare clic per posizionare il sistema di travi. In alternativa, fare clic sulla scheda Modifica | Posiziona Sistema di travi strutturali
gruppo Sistema di travi (Disegna sistema di travi). Disegnare il sistema di travi utilizzando gli strumenti del gruppo Disegna, quali Seleziona linee e Seleziona supporti. Notare che le linee disegnate- Possono determinare l'inclinazione solo quando sono state create tramite lo strumento Seleziona supporti.
- Determinano sempre l'inclinazione quando utilizzano una trave come supporto.
- Dispongono di una proprietà Definisci l'inclinazione modificabile quando utilizzano un muro come supporto. Per default sono attivate.
- Se è stato disegnato il contorno del sistema di travi, fare clic sulla scheda Modifica | Crea contorno sistema di travi gruppo Modalità
Termina modalità di modifica. - Se l'estremità della trave è collegata ad una linea di disegno che determina l'inclinazione, la trave viene collegata all'estremità superiore del supporto associato.
- Se la linea di disegno non determina l'inclinazione, l'estremità della trave viene innalzata fino a raggiungere un piano determinato dai punti finali delle due linee di disegno più vicine che determinano l'inclinazione.
- Se non sono presenti linee di disegno che determinano l'inclinazione, il sistema di travi funziona in modo analogo a quanto avviene per un sistema di travi 2D.
