Disegno di passerelle

  1. Aprire la vista in cui si desidera posizionare la passerella.
  2. Fare clic sulla scheda Sistemigruppo Elettrico Passerella.
  3. Nel Selettore di tipo, selezionare il tipo di passerella desiderato, con o senza raccordi.
  4. Nella barra delle opzioni, specificare la larghezza, l'altezza, l'offset o il raggio di curvatura.
  5. Nella barra multifunzione, verificare che l'opzione Etichetta al posizionamento sia selezionata per assegnare automaticamente un'etichetta alla passerella. Specificare quindi le seguenti opzioni di assegnazione delle etichette nella barra delle opzioni:
    Per... Procedere come segue...
    modificare l'orientamento dell'etichetta selezionare Orizzontale o Verticale.
    caricare etichette aggiuntive fare clic su Etichette.
    inserire una linea direttrice tra l'etichetta e la passerella selezionare Direttrice.
    modificare la lunghezza di default della linea direttrice immettere un valore nella casella di testo a destra della casella di controllo Direttrice.
  6. Nella barra multifunzione, selezionare le opzioni di posizionamento.

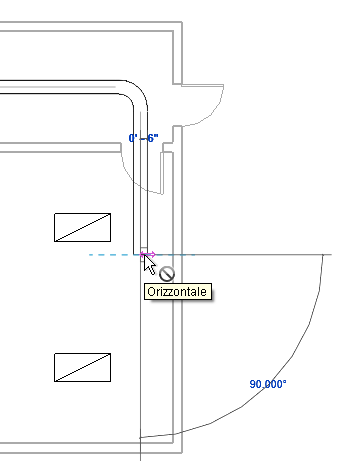

  7. Nell'area di disegno, fare clic per specificare il punto iniziale del percorso della passerella, quindi spostare il cursore e fare clic per specificare i punti lungo il percorso.

    Una curvatura viene aggiunta automaticamente al segmento come necessario.

    Nota: Quando si disegnano passerelle con raccordi, vengono visualizzate le linee di connessione per i raccordi.
  8. Per disegnare una passerella verticale, nella barra delle opzioni, specificare il valore di offset e continuare a disegnare il percorso.
    Nota: Se si disegna una passerella senza raccordi che interseca una passerella esistente alla stessa quota altimetrica, la nuova passerella viene spezzata (se le due passerelle sono delle stesse dimensioni) oppure viene spezzato il più piccolo dei due percorsi.
  9. Per completare il percorso della passerella, fare clic su Modifica.
