Quando l'opzione Cablaggio è selezionata nel riquadro sinistro della finestra di dialogo Impostazioni elettriche, nel riquadro destro è visualizzata la tabella dei cavi.
Le impostazioni nella suddetta tabella determinano il modo in cui Revit calcola il dimensionamento dei cavi e il modo in cui i cavi vengono visualizzati nelle piante del sistema elettrico del progetto.
- Temperatura ambiente: specifica la temperatura dell'ambiente in cui verrà installato il cablaggio.

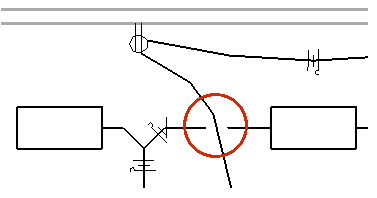

- Distanza intersezione cablaggio: specifica la distanza utilizzata per visualizzare cavi non collegati che si intersecano, come illustrato nella figura seguente.
- Contrassegni cavo: è possibile selezionare lo stile dei contrassegni visualizzati per i conduttori di fase, di terra e neutri.
In Revit sono disponibili quattro stili di contrassegno, come mostrato di seguito:
Contrassegno per cavo breve
Contrassegno per cavo cerchio
Contrassegno per cavo gancio
Contrassegni per cavo lungo
- Fare clic sulla scheda Inserisci
gruppo Carica da libreria
(Carica famiglia). - Nella finestra di dialogo Apri, accedere ad AnnotazioniElettricoContrassegni.
- Fare clic su una o più file di famiglie di contrassegni, quindi fare clic su Apri.
Come caricare un famiglia di contrassegni
È possibile assegnare uno stile diverso ad ogni conduttore.
Fare clic sulla colonna Valore, quindi su
e selezionare uno stile di contrassegno. È possibile utilizzare l'Editor di famiglie per personalizzare un contrassegno esistente o creare contrassegni aggiuntivi.
- Fare clic sulla scheda Inserisci
- Linea obliqua attraverso contrassegni: consente di visualizzare il contrassegno per il conduttore di terra come una linea diagonale che attraversa i contrassegni degli altri conduttori, come mostrato nell'illustrazione seguente.
Fare clic sulla colonna Valore, fare clic su
e selezionare Sì per applicare questa funzionalità ai contrassegni. Se si seleziona No, viene visualizzato il contrassegno specificato per il conduttore di terra. - Mostra contrassegni: consente di stabilire se nascondere sempre i contrassegni, visualizzarli sempre o visualizzarli solo per i rinvii.
