Giustificazione di condotti

L'Editor di giustificazione consente di allineare la parte superiore, inferiore o laterale dei condotti in una sezione di sistema.

1. Evidenziare un condotto nella sezione o nel sistema a cui applicare la giustificazione, premere TAB uno o più volte per evidenziare i segmenti da giustificare, quindi fare clic per selezionare il condotto.
2. Fare clic sulla scheda Modifica | Condottogruppo ModificaGiustifica Giustifica per accedere all'Editor di giustificazione.

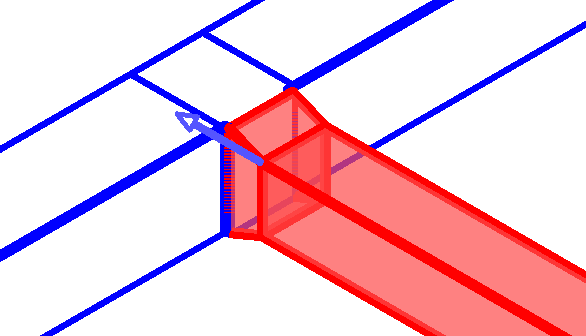

3. Fare clic su Punto di controllo per selezionare l'estremità della sezione del condotto che verrà utilizzata come riferimento per la giustificazione come indicato da una freccia visualizzata in corrispondenza dell'estremità del ramo.


Ogni clic seleziona alternativamente il segmento iniziale o finale come indicato da una freccia visualizzata all'estremità di ogni ramo.

4. Specificare il riferimento di allineamento.

   Fare clic su...	Per allineare...
   	In alto a sinistra
   	In alto al centro
   	In alto a destra
   	Al centro a sinistra
   	Al centro
   	Al centro a destra
   	In basso a sinistra
   	In basso al centro
   	In basso a destra

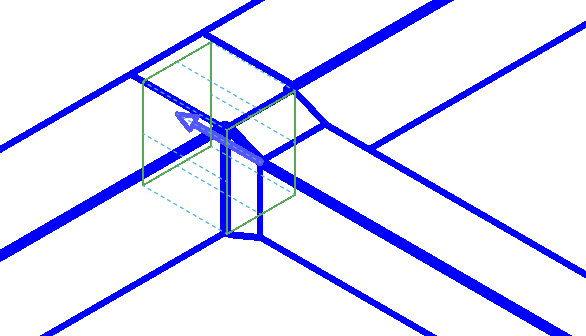

   È inoltre possibile fare clic su Linea di allineamento e selezionare una linea di riferimento nell'area di disegno. Questa funzione è particolarmente utile in una vista 3D con la modalità Linee sottili e lo stile di visualizzazione Wireframe selezionati. Visualizza linee di riferimento tratteggiate lungo i bordi e al centro delle superfici del condotto di riferimento come mostrato.

   Nota: È necessario specificare lo stile di visualizzazione Wireframe prima di utilizzare l'Editor di giustificazione.
5. Fare clic su una delle linee di allineamento nel disegno per specificare la linea da utilizzare per la giustificazione.

6. Quando si è soddisfatti delle impostazioni di giustificazione per i condotti, fare clic su Fine per allineare i condotti oppure fare clic su Annulla per chiudere l'Editor di giustificazione senza applicare le modifiche.

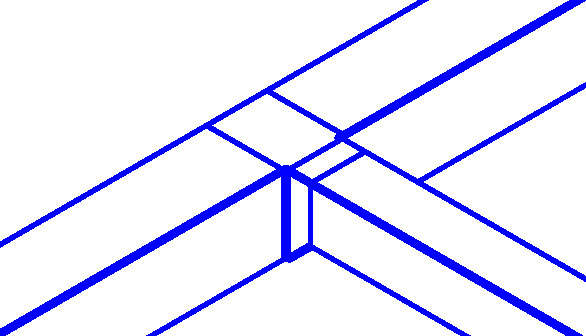

   Il condotto nell'illustrazione è stato giustificato in alto al centro rispetto al grande segmento connesso al raccordo a T.
