Aggiunta di un rinforzo a fungo ad un pavimento strutturale

È possibile aggiungere pannelli sospesi per rinforzare un pavimento strutturale in corrispondenza delle posizioni dei pilastri.

1. Aprire una vista di pianta che contenga un pavimento strutturale posto sopra ad un pilastro.
2. Nella barra multifunzione, fare clic su Pavimento strutturale.

   Come selezionare questa opzione

   • Scheda Strutturagruppo Strutturamenu a discesa Pavimento (Pavimento: strutturale)
   • Scheda Architetturagruppo Costruiscimenu a discesa Pavimento (Pavimento: Strutturale)
3. Fare clic sulla scheda Modifica | Crea contorno pavimentogruppo DisegnaLinea di contorno, quindi utilizzare gli appositi strumenti di disegno per completare il rinforzo a fungo. Il disegno deve formare un perimetro chiuso o un vincolo esterno.
4. Al termine, fare clic su Modifica | Crea contorno pavimentogruppo Modalità (Termina modalità di modifica).

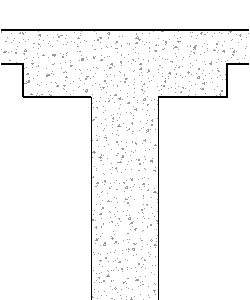

5. Visualizzare il rinforzo a fungo in una vista di prospetto o di sezione trasversale.
6. Selezionare il nuovo rinforzo a fungo.
7. Fare clic con il pulsante destro del mouse sul nuovo rinforzo a fungo e selezionare Proprietà.
8. Nella tavolozza Proprietà, impostare i parametri dei vincoli del rinforzo a fungo in modo che si trovi alla quota altimetrica corretta nel modello.

9. Fare clic su Applica.
10. Se necessario, unire la geometria degli elementi.
