In questo passaggio, verranno creati due gruppi di entità CAD. Uno conterrà la superficie d'ingresso. L'altro le tre superfici di uscita. Le regole create in una fase precedente faranno riferimento alle superfici aggiunte ai gruppi di entità CAD.
Nota: Creare il gruppo Ingresso:
Fare clic sull'icona Gruppo di entità CAD nel gruppo Autodesk® CFD.
Fare clic su Crea gruppo.

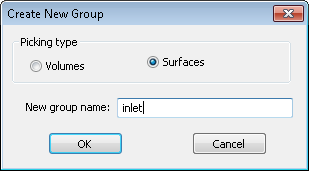

Selezionare Superfici. Immettere "Ingresso" come nome del gruppo.
Fare clic su OK.

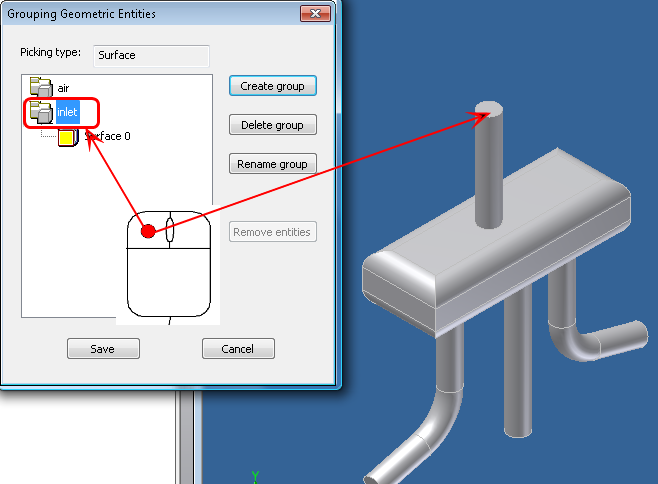

Fare clic sul gruppo Ingresso e selezionare la superficie di ingresso.
Nota: Creare il gruppo Uscita:
Fare clic su Crea gruppo.

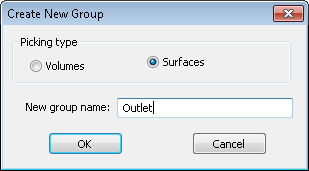

Selezionare Superfici. Immettere "Uscita" come nome del gruppo.
Fare clic su OK.
Fare clic sul gruppo Uscita e selezionare le tre superfici di uscita.
Nota: Per selezionare le tre superfici potrebbe essere necessario ruotare leggermente il modello.
Fare clic su Salva.
