In questo esempio creeremo un modello con le impostazioni di analisi e materiale. Invece di definire le condizioni al contorno nel modello, nel passaggio successivo creeremo alcune regole per associarle ai gruppi di entità CAD. In questo modo è possibile comprendere il funzionamento sinergico degli strumenti di automazione.
Questo è un esempio del modo in cui sfruttare l'automazione con alcune semplici passaggi prima di avviare il modello CAD.
Avviare Autodesk® CFD. Espandere il gruppo Avvia, quindi fare clic su Modelli.
Fare clic su Crea... per creare un modello vuoto.
Nella riga di comando, specificare il nome del modello "Manifold_example"
Il modello viene salvato in Utenti\nomeutente\AppData\Local\Autodesk\CFD <versione>\Template

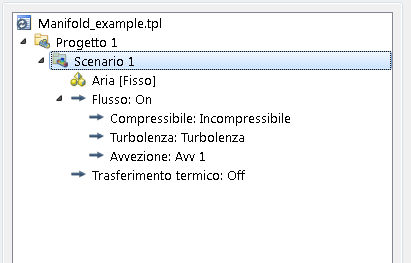

Nell'elenco Modello, fare clic su Manifold_example.tpl.
Per creare il materiale dell'aria:
Fare clic con il pulsante destro del mouse su Scenario 1. Selezionare Aggiungi materiale...

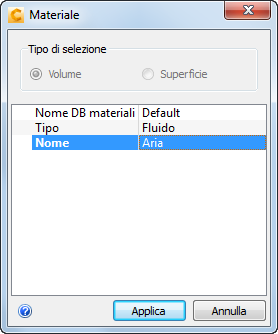

Nella finestra di modifica rapida Materiale, impostare Tipo = Fluido.
Nome = Aria
Fare clic su Applica.
Fare clic su Salva.
Chiudere la finestra di dialogo Modello.
