Nel passaggio precedente, abbiamo definito la condizione sul lato alimentazione. In questo passaggio, verrà definito il ritorno. In realtà è piuttosto semplice, in quanto utilizzeremo una condizione di pressione misurata per rappresentare l'aria di scarico verso i canali d'aria di ritorno.

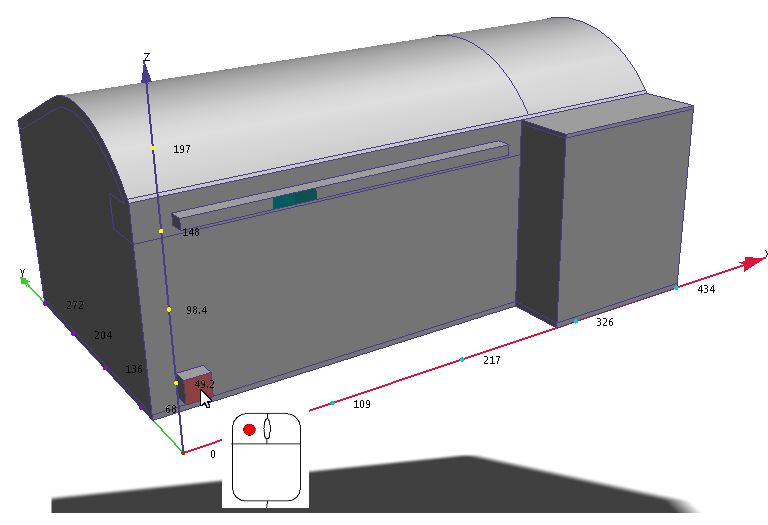

1. Fare clic sulla superficie di ritorno.
2. Fare clic su Modifica nel gruppo contestuale Condizioni al contorno:

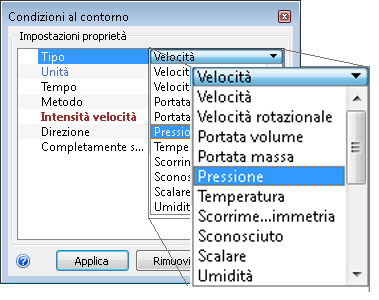

3. Nella riga Tipo, selezionare Pressione.

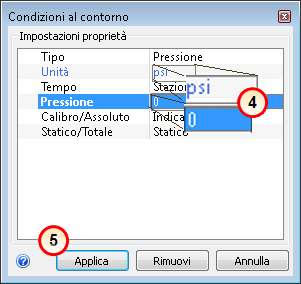

4. Lasciare l'Unità su Psi e il valore di Pressione = 0.
5. Fare clic su Applica.
Il risultato che si dovrebbe ottenere.

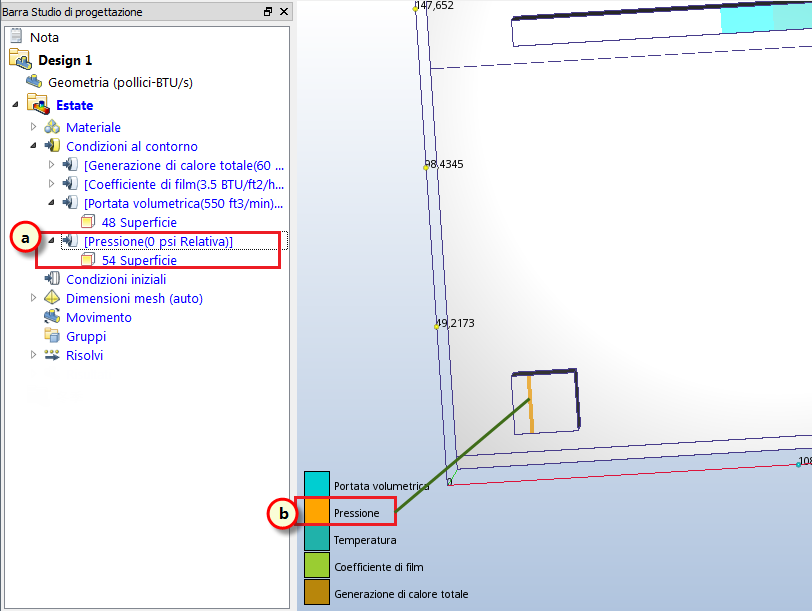

6. Per verificare che la condizione al contorno sia applicata correttamente al ritorno, verificare la barra Studio di progettazione e le strisce di colore sulla superficie di ritorno:
- a. Nella barra Studio di progettazione, la condizione Pressione deve essere elencata con un valore di 0 psi.
- b. Sulla faccia di ritorno ci deve essere una striscia di colore che corrisponde alla legenda.
