In questo passaggio, verrà assegnata la distribuzione della mesh utilizzando Ridimensionamento automatico mesh. Procederemo quindi a rifinire la mesh sul canale del flusso e sulla valvola a fungo. Questo permette di assicurarsi che la mesh sia adeguata per un'analisi del movimento.
Applicare il ridimensionamento automatico delle mesh in UNO dei modi seguenti:
- Fare clic con il pulsante sinistro e fare clic su Autodimensiona nella barra degli strumenti contestuale:
- Fare clic su Autodimensiona nel gruppo contestuale Ridimensionamento automatico:

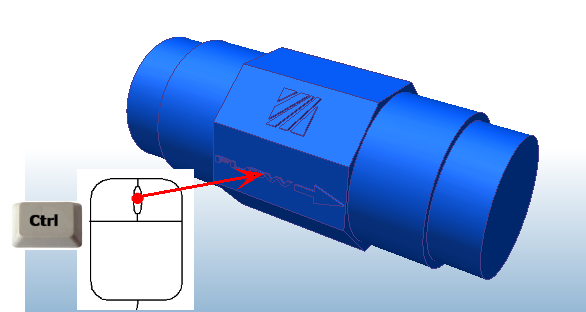

Nascondere la parete della condotta.

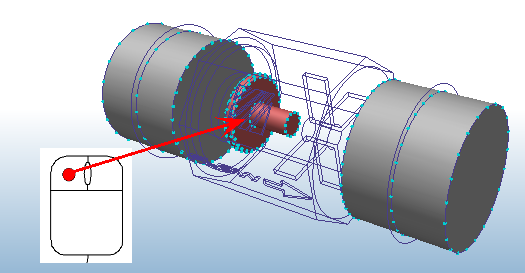

Selezionare il volume del flusso.

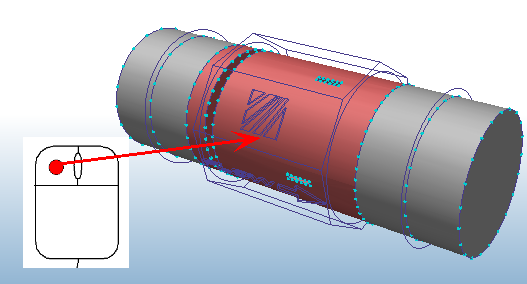

Nascondere il volume del flusso.

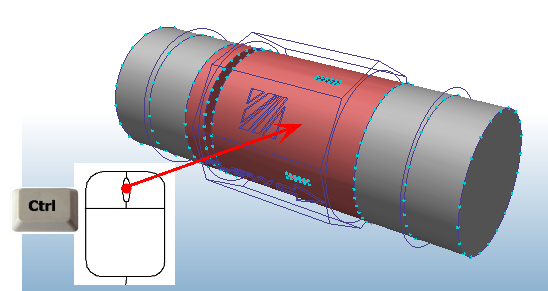

Selezionare il dispositivo a fungo.
Per modificare il dimensionamento della mesh, effettuare UNA delle seguenti operazioni:
- Fare clic sul pulsante Modifica nella barra degli strumenti contestuale:

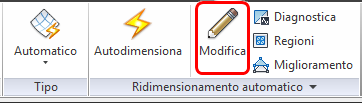

- Fare clic su Modifica nel gruppo contestuale Ridimensionamento automatico:

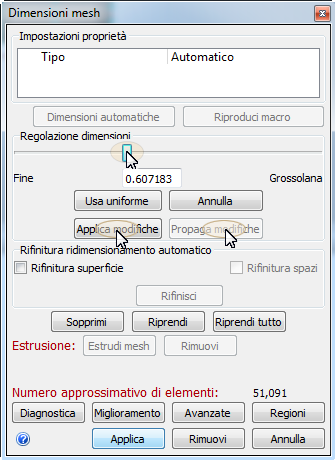

Spostare il dispositivo di scorrimento Regolazione dimensioni a circa 0,6.
Fare clic su Applica modifiche.
Fare clic su Propaga modifiche.
