Centro decisioni: immagine di riepilogo della temperatura

In questo passaggio, le immagini di riepilogo acquisite dallo scenario Summer verranno applicate allo scenario Winter e verrà avviato il confronto tra i due progetti.

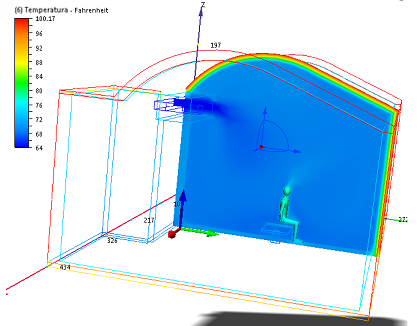

Nota: Come riferimento, questo è il piano di taglio della temperatura dello scenario Summer:

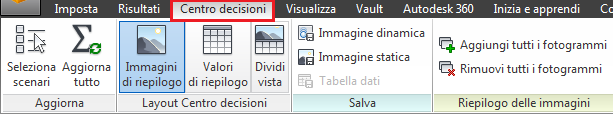

1. Fare clic sulla scheda Centro decisioni sulla barra multifunzione.

Nota: Per evitare di confondere le immagini di riepilogo, verranno rinominate con nomi più descrittivi.

2. Rinominare Immagine 01:

• a. Fare clic con il pulsante destro del mouse su Immagine 01 e scegliere Rinomina.

• b. Immettere Temperature Cut Plane.

3. Rinominare l'immagine 2:

• Fare clic con il pulsante destro del mouse su Immagine 02 e scegliere Rinomina.
• Immettere Temperature-Flow Iso Surface.

4. Rinominare l'immagine 3:

• Fare clic con il pulsante destro del mouse su Immagine 03 e scegliere Rinomina.
• Immettere Predicted Mean Vote.

Nota: Si è ora pronti per aggiornare le tre immagini e il grafico di riepilogo con i risultati dello scenario Winter.

5. Fare clic con il pulsante destro del mouse sul banner Centro decisioni e scegliere Aggiorna tutto.

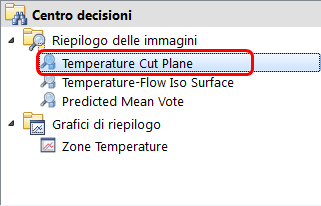

6. Nel Centro decisioni, attivare l'immagine di riepilogo Temperature Cut Plane:

• a. Fare clic su Temperature Cut Plane.

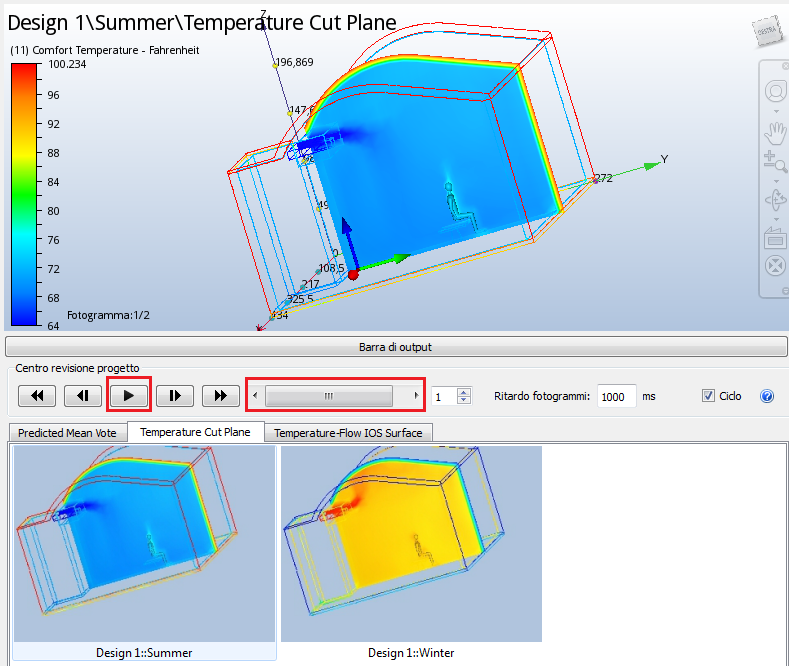

7. Per confrontare i risultati dei due scenari, fare clic sul pulsante Riproduci oppure trascinare il dispositivo di scorrimento.

Nota: Dopo aver fatto clic su Riproduci, i due scenari si alternano nella finestra grafica. Questo è un ottimo modo per ottenere un confronto diretto tra le simulazioni.

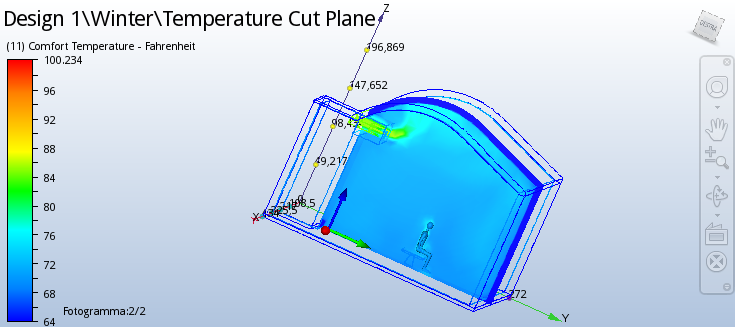

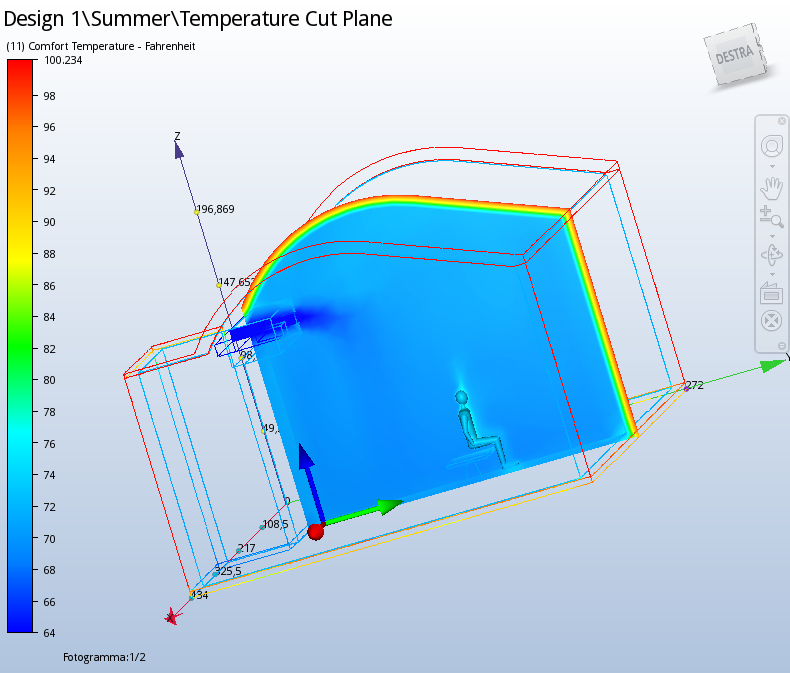

Nota: Le immagini mostrano la temperatura su una sezione trasversale che attraversa l'occupante. Nello scenario Summer, l'aria fredda scende rapidamente e avvolge l'occupante da dietro. Nello scenario Winter, l'aria calda si sposta verso l'alto a causa della convezione e circola nella stanza.

8. Quando si è pronti per proseguire, fare clic sul pulsante Pausa per interrompere l'animazione.
