Modifica delle lavorazioni

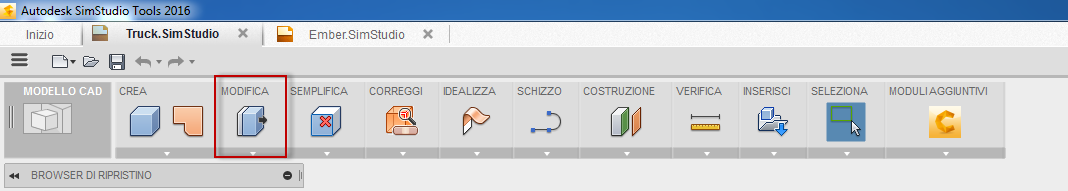

Tutti i comandi riportati di seguito si trovano nel pannello MODIFICA.

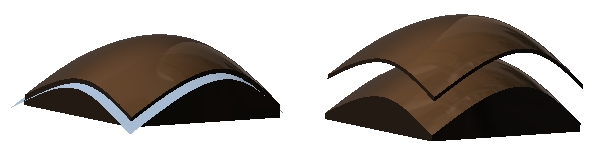

Ritaglio

Utilizzare MODIFICARitaglio per ritagliare una superficie o un superset.

Informazioni importanti sul comando:

• Le descrizioni comandi del cursore illustrano le procedure da eseguire.
• Lo Strumento Taglia deve intersecare la superficie da tagliare.

Estendi

Utilizzare MODIFICAEstendi per estendere una faccia o una superficie.

Informazioni importanti sul comando:

• Le descrizioni comandi del cursore illustrano le procedure da eseguire.
• Utilizzare i manipolatori e i campi di immissione dei dati della finestra di dialogo per impostare il valore Distanza.

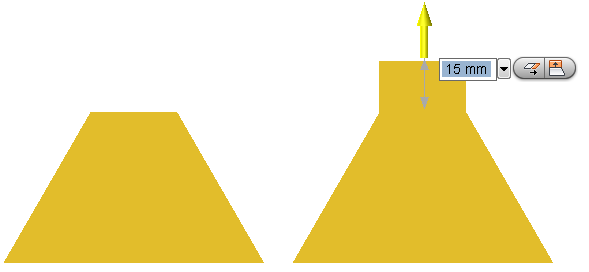

Tipo di estensione: Naturale Direzione di estensione: Allineata

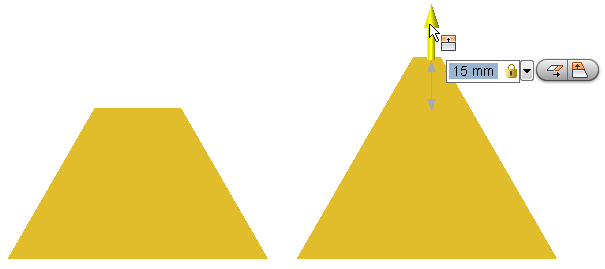

Tipo di estensione: Naturale Direzione di estensione: Non allineata

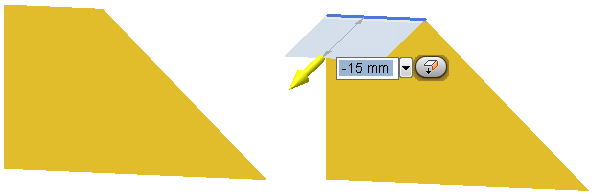

Tipo di estensione: Perpendicolare

Unisci

Utilizzare MODIFICAUnisci per unire gli spigoli di superfici singole e di superset.

Informazioni importanti sul comando:

• Le descrizioni comandi del cursore illustrano le procedure da eseguire.
• Gli spigoli di superficie devono avere la stessa dimensione e forma e devono toccarsi.
• Consente di incorporare i corpi selezionati e di creare un corpo di superficie.
• Gli spigoli che rientrano nel valore di Tolleranza del giunto vengono visualizzati in verde.
• È possibile espandere la tabella Spigoli separati e fare clic sulle voci per visualizzare gli spazi.

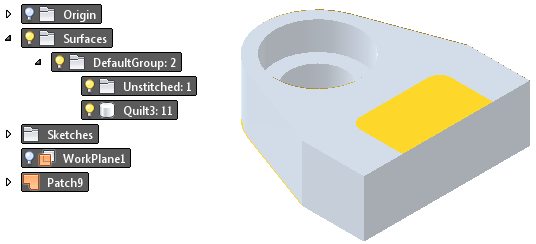

Questo modello dispone di un superset e di una superficie.

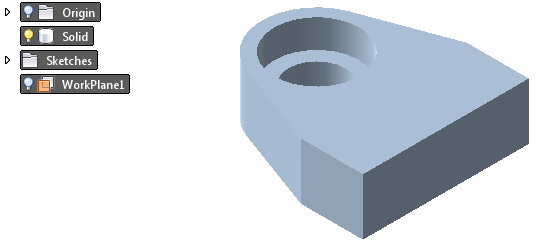

Dopo l'unione, il superset e la superficie vengono convertiti in un solido.

Separa

Utilizzare MODIFICASepara per separare un corpo di superficie in singoli corpi di superficie.

Informazioni importanti sul comando:

• Le descrizioni comandi del cursore illustrano le procedure da eseguire.
• I corpi vengono separati in corrispondenza degli spigoli collegati.
• Concatena selezione consente la selezione automatica di facce collegate in modo tangenziale.

Unione di più facce

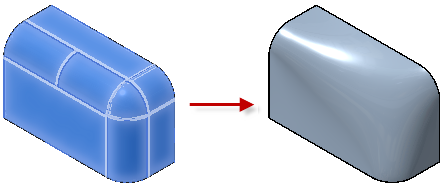

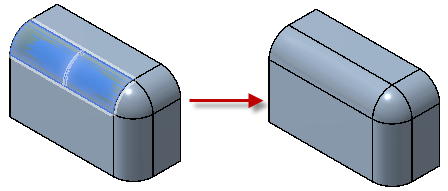

Utilizzare il comando Unisci per sostituire più facce o superfici con una sola superficie. In genere questo comando viene utilizzato per correggere i modelli importati contenenti facce aggiuntive o per semplificare un modello per l'analisi.

Utilizzare MODIFICAUnisci per sostituire più facce con una singola superficie.

Informazioni importanti sul comando:

• Le descrizioni comandi del cursore illustrano le procedure da eseguire.
• Concatena selezione consente la selezione automatica di facce collegate in modo tangenziale.

Dividi faccia

Utilizzare MODIFICADividiDividi faccia per dividere le facce.

Informazioni importanti sul comando:

• Le descrizioni comandi del cursore illustrano le procedure da eseguire.
• È possibile selezionare superfici, piani di lavoro o geometrie dello schizzo da utilizzare come Strumento di divisione. La geometria dello schizzo viene proiettata sulle facce di destinazione.
• Estendi strumento di divisione consente di estendere lo strumento in modo che intersechi completamente le facce di destinazione.
• Utilizzare Proietta faccia per proiettare la faccia dello strumento di divisione selezionata sulla faccia che si sta dividendo.
  • Scegliere Tipo di progettoPunto più vicino per definire la direzione della proiezione come la distanza più vicina tra lo strumento di divisione e le facce di destinazione.
  • Scegliere Tipo di progettoLungo il vettore per definire la direzione della proiezione selezionando uno spigolo, una faccia o un asse. Questa opzione determina più divisioni se il vettore interseca una faccia di destinazione in più posizioni.
