スムージンググループを使用したキャノピーのガラス部分と金属部分の区別

機体のパーツを区別したときと同じように、スムージンググループを使用して、キャノピーの異なるマテリアルを区別できます。

レッスンの準備:

スムージンググループを使用してガラス部分と金属部分を区別する:

アクティブでない場合は、 ([ポリゴン](Polygon))サブオブジェクトレベルに移動します。

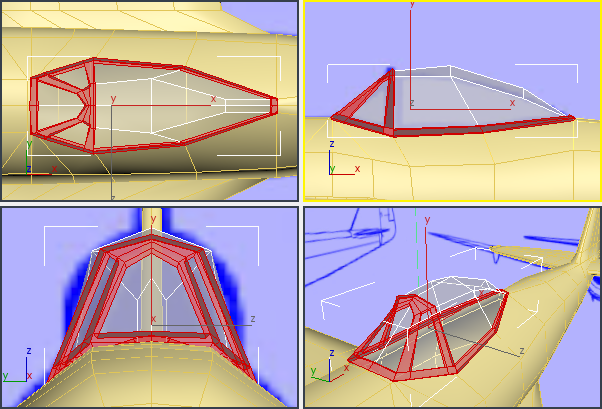

キャノピーの金属パーツが選択されていない場合は、メインツールバーで[名前付き選択セット](Named Selection Sets)ドロップダウンリストを開き、canopy metal を選択します。
リボン [プロパティ](Properties)パネルドロップダウン領域で、 ([スムージンググループ](SmGroups))をクリックします。
3ds Max の[スムージンググループ](Smoothing Groups)ダイアログボックスが開きます。
[スムージンググループ](Smoothing Groups)ダイアログボックスで、金属部分のポリゴンに 32 という値を割り当てます。

注: エンジンカウルに使用した値と同じですが、P-47 の機体とキャノピーは2 つの異なるオブジェクトであるため、スムージンググループ値は重複しません。

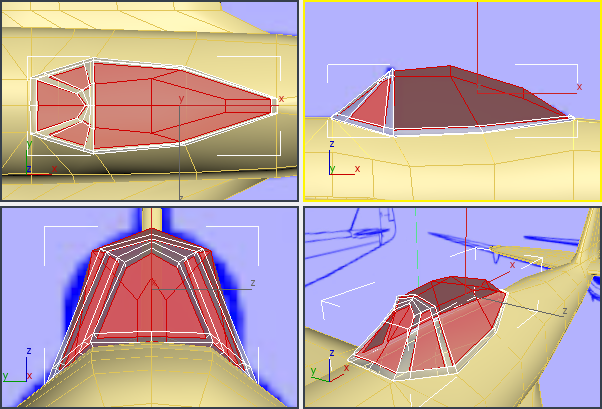

Ctrl+I を押して選択を再度反転し、ガラスの面にスムージンググループ値の 24 を割り当てます。
[スムージンググループ](Smoothing Groups)ダイアログボックスを閉じます。

NURMS スムージングを使用してキャノピーをプレビューする:

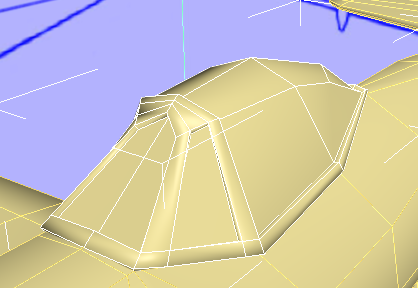

([ポリゴン](Polygon))サブオブジェクトレベルを終了します。
Alt+X を押して、X 線表示をオフにします。
リボン [編集](Edit)パネルで、 ([NURMS])をオンにします。リボン [NURMS を使用](Use NURMS)パネルで、[反復](Iterations)の値を 2 に増やします。

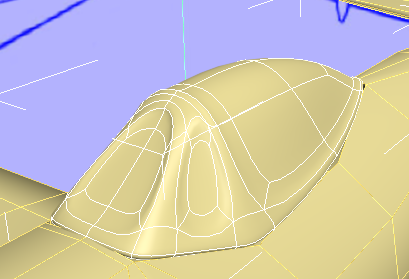

キャノピーが滑らかになりすぎています。機体と同様に、スムージンググループを考慮する必要があります。

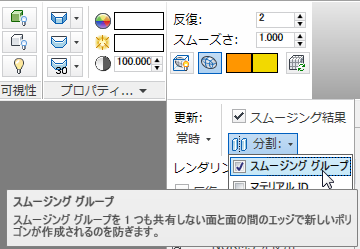

リボン [NURMS を使用](Use NURMS)パネルドロップダウン領域 [分割](Separate)ドロップダウンリストで、[スムージンググループ](Smoothing Groups)をオンにします。

これで、キャノピーの金属部分とガラス部分がよりはっきりと区別されました。

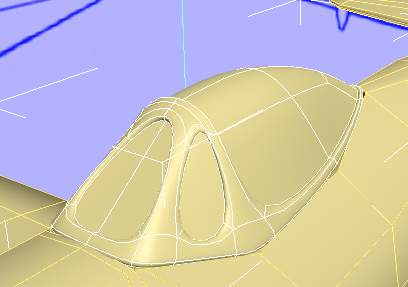

スムージンググループが考慮され、キャノピーのガラス部分と金属部分の間にはっきりとしたエッジが表示されています。一方で、フロントガラスのシェイプの丸みが強すぎます。次の手順でこれを修正しましょう。
([NURMS])をオフにします。
