DWG ファイルの読み込み

AutoCAD ファイルを 3ds Max に読み込む準備ができました。このファイルを使用して 3D の部屋の全体的な構造を作成していきます。

単位を設定する:

読み込む対象の AutoCAD ファイルの単位は、フィートとインチです。3ds Max で同じ単位設定を使用することをお勧めします。

1. 3ds Max を起動します。
2. [カスタマイズ](Customize)メニューから[単位設定](Units Setup)を選択します。
3. [単位設定](Units Setup)ダイアログ ボックスで、[米国標準](US Standard) [フィート/分数インチ](Feet w/ Fractional Inches)を選択します。その他の値は既定値のままにして[OK]をクリックします。

DWG ファイルを読み込む:

1. アプリケーション メニューから[読み込み](Import)を選択します。

   3ds Max の[読み込むファイルを選択](Select File To Import)ダイアログ ボックスが開きます。

2. フォルダ \import\AutoCAD_files\ を参照して wt_2dplan.dwg ファイルを選択するか、前のレッスンで作成したファイルを選択します。

   しばらくすると、[AutoCAD DWG/DXF 読み込みオプション](AutoCAD DWG/DXF Import Options)ダイアログ ボックスが表示されます。プロキシ オブジェクトに関する警告が表示されたら、[はい](Yes)をクリックします。

読み込みオプションを設定する:

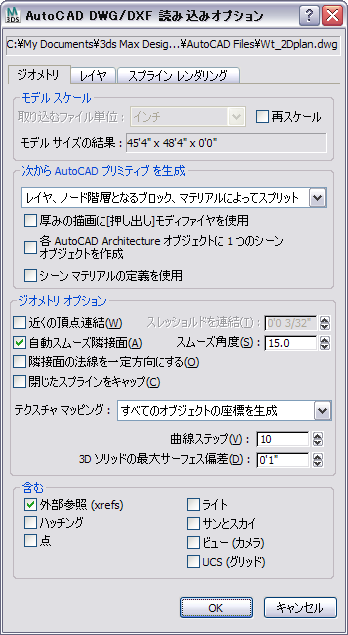

1. [AutoCAD DWG/DXF 読み込みオプション](AutoCAD DWG/DXF Import Options)ダイアログ ボックスの[ジオメトリ](Geometry)タブの各種設定は、すべて既定値のままにします(次の図を参照)。[OK]をクリックする前に、[レイヤ](Layers)タブの設定を変更する必要があります。

2. クリックで[レイヤ](Layers)タブに移動します。

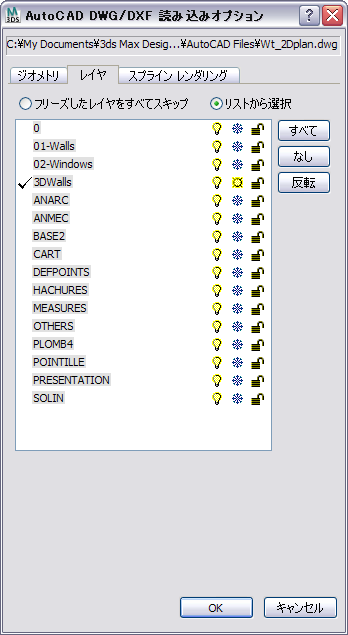

3. [リストから選択](Select From List)をオンにして、個々のレイヤを選択できるようにします。

   最初は、すべてのレイヤが選択されています。

4. [反転](Invert)ボタンをクリックします。

   これで、すべてのレイヤが選択解除されます。

5. 3Dwalls レイヤをクリックで選択し、[OK]をクリックします。

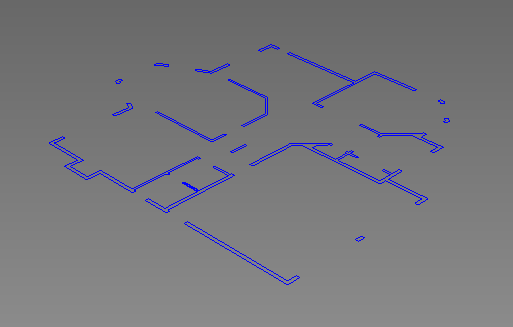

   3ds Max によって見取り図が読み込まれ、次の図のように表示されます。



シーン ファイルを保存する:

• アプリケーション メニューから[名前を付けて保存](Save As)を選択し、my_wt_floorplan.max と名前を付けてシーンを保存します。

次のレッスン

壁の作成
