床の作成

床は、天井のジオメトリをコピーして作成します。

シーンを設定する:

  1. 前のレッスンのシーンをそのまま使用するか、 \scenes\data_exchange\AutoCAD\ フォルダにある wt_ceiling.max ファイルを 開きます。
  2. 前のレッスンから継続する場合で、ビューポートが 1 つしか開いていない場合は、 ([ビューポート最大化切り替え](Maximize Viewport Toggle))をクリックするか、Alt+W キーを押して 4 つのビューポートをすべて表示します。

天井を複製して床を作成する:

  1. レフト ビューポートをアクティブにします。
  2. ([全範囲ズーム](Zoom Extents))をクリックします。
  3. 天井が選択されていない場合は、[シーン エクスプローラ](Scene Explorer)パネルを使用して天井オブジェクトを選択します。
  4. メイン ツールバーで ([選択して移動](Select And Move))をクリックしてアクティブにします。
  5. Shift キーを押しながら、天井を床の高さまで下へドラッグします。

    Shift を押しながらドラッグすると、天井オブジェクトのコピーが作成されます。マウスを放すと、[クローン オプション](Clone Options)ダイアログ ボックスが表示されます。

  6. [クローン オプション](Clone Options)ダイアログ ボックスで[コピー](Copy)を選択します。クローン オブジェクトの名前を Floor に変更し、[OK]をクリックします。

床の法線を修正する:

    床は真上を向いているので、[法線](Normal)モディファイヤは必要ありません。

  1. [修正](Modify)パネルに切り替えます。
  2. モディファイヤ スタックで[法線](Normal)モディファイヤがハイライト表示されていることを確認し、 ([スタックからモディファイヤを除去](Remove Modifier From The Stack))をクリックします。

床の位置を修正する:

  1. CameraDen ビューポートを右クリックしてアクティブにします。
  2. 床が選択されていることを確認し、メイン ツールバーで ([位置合わせ](Align))をクリックします。次に、いずれかの壁をクリックします。

    3ds Max によって[選択の位置合わせ](Align Selection)ダイアログ ボックスが開きます。

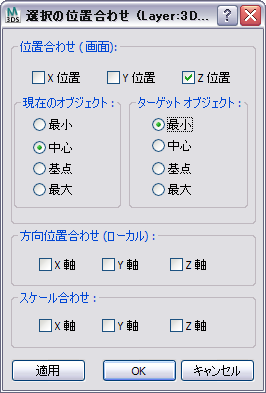

  3. [選択の位置合わせ](Align Selection)ダイアログ ボックスで、[X 位置](X Position)と[Y 位置](Y Position)のチェック マークをはずします。[Z 位置](Z Position)をオンにします。[現在のオブジェクト](Current Object)で[中心](Center)を、[ターゲット オブジェクト](Target Object)で[最小](Minimum)を選択します。

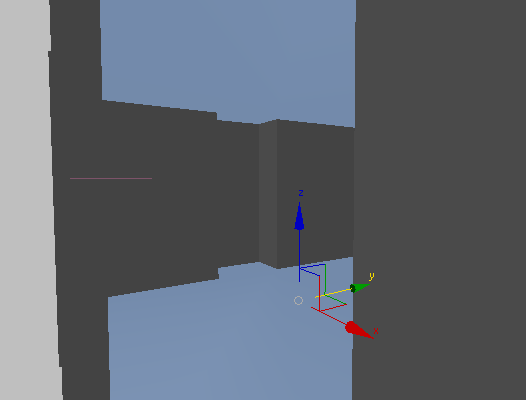

    これで、床がローカル Z 軸に沿って壁の下端に位置合わせされます。

  4. [選択の位置合わせ](Align Selection)ダイアログ ボックスで、[OK]をクリックします。

床をプレビューする:

  1. CameraDen ビューポートをアクティブにして、 ビューをレンダリングします。

    レンダリング結果に、床と天井が表示されます。

  2. 右上隅の[X]ボタンをクリックして、レンダリングを閉じます。

シーンを保存する:

次のレッスン

壁、天井、床のテクスチャリング
