MCG には、スプラインを作成し、操作するための方法がいくつかあります。[スプライン](Splines)カテゴリには、グラフで使用できる多くのノードおよびコンパウンドが含まれています。
シーン内のスプラインからデータを取得する

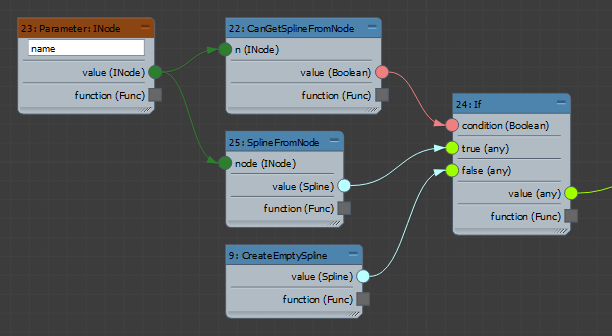

ツールのユーザがシーン内で、スプライン オブジェクトを指定するには、グラフ内で SplineFromNode を使用します。CanGetSplineFromNode を If ノードとともに使用して指定されたシーン オブジェクトを確認し、有効なスプラインが指定されている場合は、適切なアクションを実行することをお勧めします。
その後、[スプライン](Splines)カテゴリのその他のノード(SplineVerticesBuffer や SplineTangentsBuffer など)を使用してスプラインのデータを取得し、結果生じる配列に対する操作を実行します。
スプライン データを作成する
- CreateSplineFromKnots は、位置の配列から線形スプラインを作成します。
- CreateSplineFromBuffers には、接線とセグメント タイプ用の追加のオプションがあります。
[スプライン](Splines)カテゴリ内のさまざまなコンパウンドでは、こうしたノードを使用しスクラッチから、またはシーン内のデータに基づいてスプラインを作成することができます。
スプライン シェイプを作成する
シーン内にスプライン シェイプを作成する方法はいくつかあります。
- 1 つの方法は、Output: shape ノードで終了するグラフを作成することです。コンパイルされると、ツールは[作成](Create)パネルに表示されます。[シェイプ](Shapes)カテゴリを選択し、[Max クリエーション グラフ](Max Creation Graph)サブ カテゴリを選択します。
Output: shape を使用する場合は、暗黙的なパラメータ ノードの Shpae: Matrix を使用し、ワールド空間変換行列を取得することができます。
- または、任意のツールのグラフで CreateEditableSpline ノードを使用することができます。通常、Param: Signal ノードに接続された If ノードを使用することで、ユーザがロールアウト内のボタンをクリックしない限り、ツールが評価のたびに新しいスプライン シェイプを作成することはありません。このテクニックの例を参照するには、CFDSplineNode ツールのグラフを開きます。
スプラインを修正する
スプライン シェイプに適用できるモディファイヤを作成することはできません。ただし、SplineToMesh を使用することで、スプラインのデータをメッシュとして保存し、モディファイヤを適用することができます。さらに修正を加えるためにデータをメッシュとして残すか、MeshToSpline を使用して再変換し、シーン内でスプライン シェイプを作成することができます。
