次の手順では、Load_Node の反力と変位の Abaqus .fil ファイルへの出力を要求します。これにより、解析の実行中に、試験用断片の荷重応答を監視することができます。チュートリアルの後半で確認しますが、解析の実行中に荷重応答を監視すると、解析を終了するタイミングを動的にコントロールすることができるため、実行時間を大幅に節約できる場合があります。
- メイン ツールバーから、をクリックします。

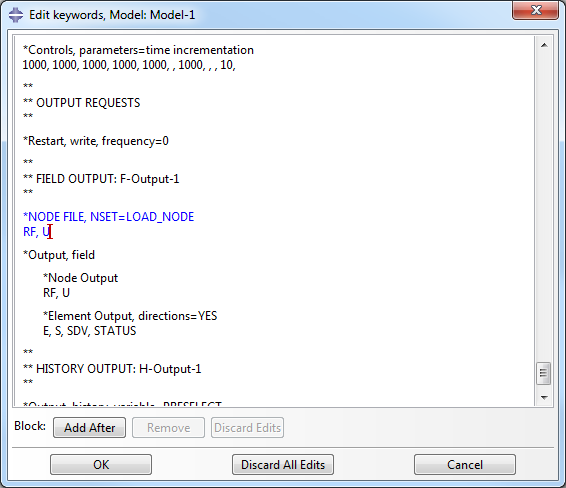

- [Edit keywords]ダイアログ ボックスの一番下にスクロールします。次のような行が表示されます。
** ** FIELD OUTPUT: F-Output-1 **
- 上記の最後の ** の後ろにカーソルを合わせ、[Add After]をクリックします。
- 次の行を追加し、[OK]をクリックします。
*NODE FILE, NSET=LOAD_NODE RF, U
