要素座標系を定義して割り当てる

層および粘性断面の方向を設定するには、ローカル座標系を定義し、要素に割り当てる必要があります。

1. 層材料の縦方向の軸が全体座標の X 軸方向に配置されたローカルの矩形座標系を定義する場合、コマンド プロンプトに LOCAL, 11, 0, 0, 0, 0, 0, 0, 0 と入力します。

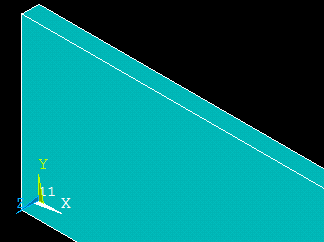

2. ローカル座標系を要素に割り当てるには、コマンド プロンプトに ESYS, 11 と入力します。次の図は、片持ちビームの底部を基準としたローカル座標系を示しています。



LOCAL および ESYS コマンドの詳細については、ANSYS APDL のドキュメントを参照してください。
